某食品有限公司货架现场检测

作者:admin   发布时间:2021-03-25 人气:

        货架结构作为一种存储设备,在其规划、设计、制作、安装与使用的各个阶段(见下图),存在各种不确定因素,其中任何一项不符合标准,均有可能损坏货架,造成严重安全隐患。货架倒塌一旦发生,会对企业正常运营产生巨大影响,可能导致货物损失,甚至人员伤亡,因此需要防患于未然。特别是涉及到的货架安全的成本并不高,因此对于任何一家使用仓储货架的企业来讲,周期性的安全检测是保持企业良好商业效益的必要手段。

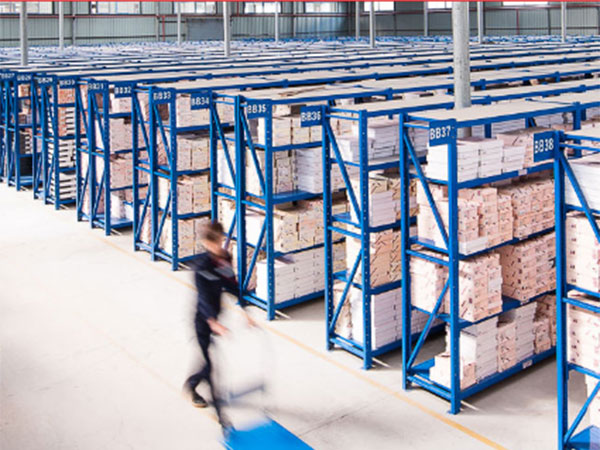

货架检测

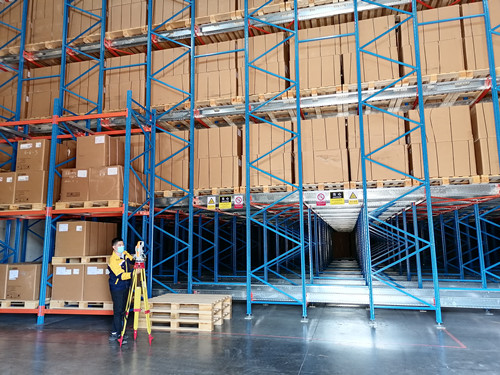

        我第一次接触货架检测的时候,对它的理解并没有那么深,单一的觉得它的结构体系比较简单,了解起来比较容易上手;后来通过学习理论知识与现场实践相结合,慢慢对货架结构安全性检测认识颇有加深,从而使得我对货架检测产生了浓浓的兴趣爱好,公司每次有货架检测任务单时,我都会主动请缨参与项目现场检测工作,同时也总结了货架检测:挠度垂直度扭矩系数见证结构安全性的一些心得,希望能与大家相互学习,一起共勉。下面是某食品有限公司现场检测的主要内容、检测依据、检测设备、结论与建议。受检1号库、2号库、3号库、4号库、5号库及冷库(图1)目前作为食品加工仓库使用,业主为了解该区域货架安全性情况,某食品有限公司现场检测特委托我单位对该1号库、2号库、3号库、4号库、5号库及冷库货架进行安全检测。

1、具体检测内容如下:

1)结构体系核查;

2)货架通道宽度检查;

3)货架立柱垂直度检测;

4)货架横梁水平变形测量;

5)货架被撞点检测及分级;

6)安全栓检查;

7)货架损伤调查及立柱防撞护脚检查;

8)使用荷载核查;

9)结合现场检测结果,出具检测报告,并提出处理建议。

货架检测

2、检测依据

(1)《建筑结构检测技术标准》(GB/T50344-2019);

(2)《钢结构现场检测技术标准》(GB/T50621-2010);

(3)《工程测量规范》(GB50026-2007);

(4)委托方提供的相关资料。

3、判定标准

(1)《钢货架结构设计规范》(CECS23:90);

(2)《立体仓库焊接式钢结构货架技术条件》(JB/T5325-2017);

(3)《立体仓库组合式钢结构货架技术条件》(JB/T11270-2011);

(4)《自动化立体仓库设计规范》(JB/T9018-2011);

(5)《钢结构焊接规范》(GB50661-2011);

(6)《钢结构设计标准》(GB50017-2017);

(7)《紧固件机械性能有效力矩型钢锁紧螺母》(GB/T3098.9-2010)。

4、仪器设备清单及校准

        仪器/工具校准状况用途

        激光测距仪LeicaD2计量合格货架通道宽度检测
        DS05精密水准仪+精密水准尺计量合格货架横梁水平变形量检验

        扭力扳手W1ZTANK计量合格货架支撑完整性检验

        全站仪RTS112SR5L计量合格货架立柱垂直度偏移量

        JZC-D型靠尺+塞尺计量合格货架被撞点检查

5、检测结论与建议

        通过对受检仓库的现场检测数据,得出如下结论:

        项目1号库2号库3号库4号库5号库冷库

        结构体系不完结构体系不完结构体系布置

        结构体

        基本合理基本合理整,大部分底基本合理整,大部分底存在较明显欠

        系核查

        部横梁缺失部横梁缺失缺

        货架通

        基本满足基本满足////

        道宽度

        货架倾斜明

        立柱垂整体向东有较整体有较大倾

        基本满足基本满足基本满足显,部分立柱

        直度大倾斜斜

        倾斜严重

        横梁水

        满足满足满足满足满足满足

        平变形

        项目1号库2号库3号库4号库5号库冷库

        货架被受检仓库检测发现风险等级绿色6处,黄色2处,红色3处,其中红色等级分别分布在1

        撞点号库、5号库、冷库。

        安全栓个别位置缺

        基本满足基本满足基本满足基本满足基本满足

        检查失

        防撞设底层基本上未

        防撞柱、栏朝货架方向变形普遍(部分已紧贴立柱、已失效)

        施设防撞柱

        损伤调局部有损损伤普遍,且

        有少量损伤有少量损伤局部有损伤有少量损伤

        查伤较严重

        使用荷

        各货架实际使用荷载均在设计荷载范围内。

建议:

        (1)冷库:鉴于目前冷库基本未设防撞柱,结构体系布置存在较明显欠缺,加上底部立柱及横梁基本被撞击过、并有明显划痕,且撞击变形较明显、少量撞击变形较严重;此外货架倾斜明显,部分立柱倾斜严重。综上,建议对冷库货架进行全面组装整改,修复或替换受损构件,并设置必要的防撞柱、栏。

        (2)1号库~5号库:①防撞柱、栏朝货架方向变形普遍(部分已紧贴立柱、已失效),建议维修或替换变形的防撞构件。②对于被撞变形的横梁或立柱应恢复或更换。③仓库货架柱间支撑被撞或挤压变形处应恢复或更换。④防撞柱柱脚螺栓缺失,应补充。

        (3)1号库~2号库:托盘上货物摆放不规范,应加强此方面管理。

        (4)1号库:个别位置安全栓缺失,应补齐;个别防撞栏柱脚螺栓松动,应紧固;个别柱间横撑间距过大,应重新调整。

        (5)3号库:①大部分底部横梁缺失,应按设计要求补齐;②货架整体向东有较大倾斜,应对货架倾斜进行调整,以满足相应规范要求。

        (6)5号库:①大部分底部横梁缺失,应按设计要求补齐;②货架整体有较大倾斜,应对货架倾斜进行调整,以满足相应规范要求;③防撞柱柱脚螺栓松动或缺失,应紧固或补充;④立柱划痕普遍、局部锈蚀,应进行维修处理。

        (7)货架使用过程中应严格控制受检仓库托架的使用荷载限值。

        (8)后续使用过程中应对受检仓库货架定期进行检查、维护、维修,发现问题应及时进行处理。
