风机塔架垂直度与基础水平度检测

在风力发电领域，风机塔架的垂直度与基础水平度的检测是确保风力发电机组稳定运行、延长使用寿命的关键环节。这两项检测不仅直接关系到风机结构的安全性，还影响着风能的转换效率及运维成本。本文将从检测原理、方法、重要性、实际操作流程及注意事项等方面，深入探讨风机塔架垂直度与基础水平度的检测技术。

检测原理

风机塔架垂直度检测原理

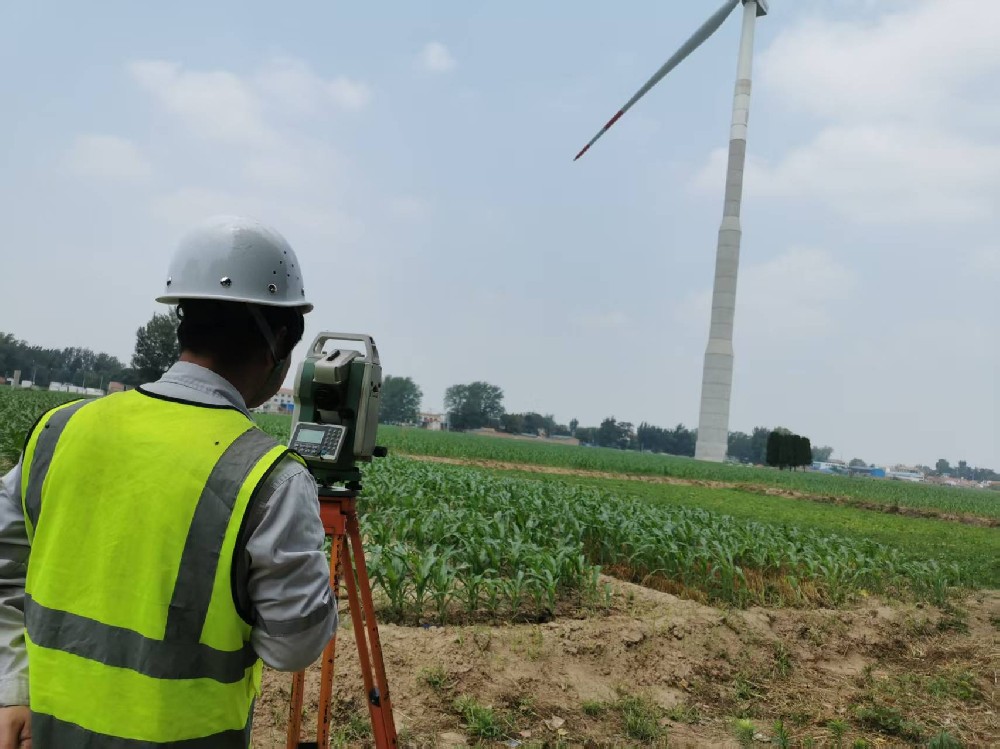

风机塔架垂直度是指塔架中心轴线与其理想竖直方向的偏差程度。检测原理主要基于重力测量和角度测量。常用的方法有铅垂线法、激光测距法以及全站仪测量法。铅垂线法利用重力作用下的铅垂线作为竖直基准，通过观测塔架各部位与铅垂线的偏离程度来判断垂直度；激光测距法则通过发射激光束至塔架顶部，并接收反射回来的信号，结合三角函数计算得出垂直度偏差；全站仪则结合了角度测量与距离测量，能够更精确地测定塔架的倾斜角度。

基础水平度检测原理

基础水平度检测关注的是风机基座平面相对于水平面的偏差。这通常通过水准仪或激光水平仪来实现。水准仪利用气泡水准管的原理，当水准管两端气泡居中时，表示仪器处于水平状态，从而可测量基础各点的相对高度差；激光水平仪则发射出水平激光面，通过观察激光面在基础表面的投影情况，判断基础的水平度。

检测方法

现场准备

在进行检测前，需确保现场安全，如关闭风机电源、设置安全警示标志等。同时，检查测量仪器是否处于良好工作状态，校准仪器以提高测量精度。

垂直度检测步骤

1. **选择测量点**：在塔架不同高度（如底部、中部、顶部）选择至少三个测量点，确保测量点分布均匀，能够全面反映塔架的垂直状态。

2. **安装测量设备**：根据所选方法安装铅垂线、激光测距仪或全站仪，确保设备稳定且对准塔架中心。

3. **数据采集**：启动测量设备，记录各测量点的垂直偏差数据。

4. **数据分析**：将采集到的数据进行分析，计算塔架的倾斜角度和偏差量。

基础水平度检测步骤

1. **设置基准点**：在风机基础周围选择合适位置设立至少三个基准点，这些点应远离可能的沉降区域，确保稳定性。

2. **安置水准仪/激光水平仪**：在基准点之一安置水准仪或激光水平仪，调整至水平状态。

3. **测量并记录**：逐一测量基础表面的各关键点相对于水平面的高度差，记录数据。

4. **评估水平度**：根据测量数据，评估基础的整体水平度，识别任何不平整区域。

重要性分析

风机塔架垂直度与基础水平度的准确检测对于风电场的长期运营至关重要。垂直度偏差过大可能导致塔架受力不均，增加结构疲劳，甚至引发倒塌风险；基础水平度不达标则可能引起塔架不均匀沉降，影响风机的稳定性和发电效率。此外，定期的精确检测还能及时发现潜在问题，为预防性维护提供依据，减少突发故障和维修成本。

实际操作中的注意事项

1. **环境因素考虑**：风速、温度等环境因素可能影响测量结果，应在无风或微风、温度稳定的条件下进行检测。

2. **安全防护**：高空作业时，必须严格遵守安全规程，佩戴必要的个人防护装备。

3. **仪器校准**：每次使用前应对测量仪器进行校准，确保测量结果的准确性。

4. **数据记录与分析**：详细记录测量数据，采用专业软件进行数据分析，以提高检测效率和准确性。

5. **后续跟踪**：对检测中发现的问题进行记录，并制定整改计划，定期复测以验证整改效果。

风机塔架垂直度与基础水平度的检测是风力发电领域不可或缺的一项工作，它不仅关乎风电设施的安全稳定运行，也是提升发电效率、降低运维成本的关键措施。通过采用科学的检测方法、遵循严格的检测流程、注意实际操作中的各项细节，可以确保检测结果的准确性和有效性，为风电场的可持续发展提供坚实的技术支撑。未来，随着技术的进步和智能化水平的提升，风机塔架与基础的检测技术也将不断优化，为构建更加安全、高效的风电场贡献力量。
