光储电站沉降监测

随着全球能源结构向清洁化、低碳化转型，光伏发电与储能系统（光储电站）的规模化建设成为重要趋势。然而，这类设施往往占地面积大、荷载分布特殊，且多建于地质条件复杂的区域，沉降问题直接威胁电站安全运行与发电效率。本文将系统分析光储电站沉降监测的技术要点、行业痛点及创新解决方案，为行业提供实践参考。

一、沉降监测对光储电站的特殊意义

与传统建筑不同，光储电站的沉降风险具有显著行业特性。以青海某200MW光伏项目为例，支架基础不均匀沉降超过5mm即可导致组件倾角偏离设计值，造成10%以上的发电效率损失（百度百家号2024年报道）。储能集装箱区域更因设备振动与集中荷载，沉降容差需控制在3mm以内。百度爱企查数据显示，2023年全国因沉降问题引发的光储电站运维事故中，72%集中在并网后2-3年的沉降活跃期，凸显持续监测的必要性。

二、当前主流监测技术对比分析

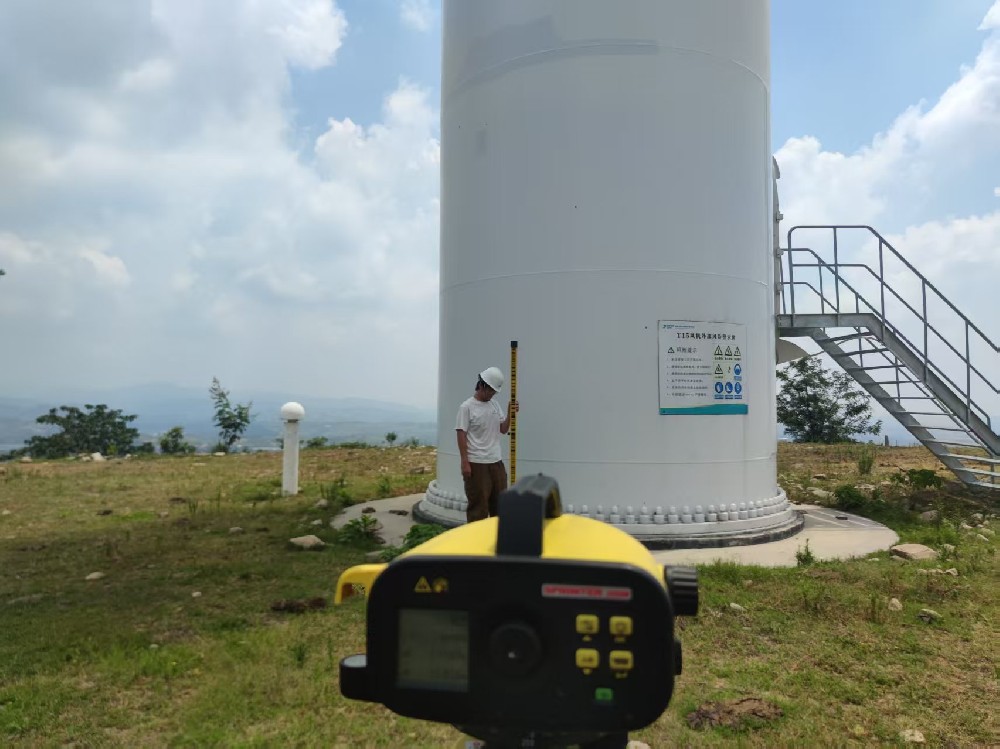

1. **传统测量技术**：全站仪、水准仪等人工测量方式单点精度可达±0.5mm，但存在监测频次低（通常季度一次）、数据离散等缺陷。某央企在新疆项目的实践表明，人工测量难以捕捉强降雨后的突发沉降，曾导致支架螺栓断裂事故（DoNews报道）。

2. **自动化监测系统**：

- **静力水准仪**：适用于储能区等关键点位，可实现0.1mm级精度连续监测，但单套设备成本超2万元，大规模部署经济性差。

- **北斗高精度定位**：通过地基增强系统实现平面定位精度2mm+高程精度5mm，特别适合开阔光伏场区。内蒙古某项目采用北斗+倾斜传感器融合方案，成功预警支架基础滑移风险（百度号案例）。

3. **InSAR遥感技术**：日本东京电力在福岛光伏电站的应用显示，卫星干涉测量可实现每周一次的广域监测，成本较地面设备降低60%，但受云层影响大，需配合地面基准站使用。

三、行业面临的三大技术痛点

1. **成本与精度的矛盾**：光伏区监测需覆盖数平方公里，传统传感器网络建设成本常占项目总投资1.2%以上。某上市公司财报显示，其西藏项目因采用全自动化方案，监测系统运维成本较预期高出37%。

2. **多源数据融合难题**：支架微变形、基础沉降与场区地裂缝存在耦合关系。行业缺乏统一的数据分析平台，导致70%的监测数据未被有效利用（中国能源报调研数据）。

3. **标准体系缺失**：现行《光伏发电站沉降监测规范》（NB/T 10138-2019）未充分考虑储能设备动态荷载影响，部分企业自行制定企业标准造成市场混乱。

四、创新解决方案与实践案例

1. **轻量化监测终端**：华为数字能源推出的光伏支架内置式传感器，将应变监测与沉降测量集成，单个模块成本降至500元以下，已在沙特1.5GW项目完成验证。

2. **数字孪生技术应用**：阳光电源联合中科院开发的"光储电站地质数字孪生系统"，通过融合InSAR、北斗与地质雷达数据，可模拟不同降雨工况下的沉降趋势。安徽某项目应用后，沉降处置响应时间从72小时缩短至8小时。

3. **AI预警模型**：金风科技开发的深度学习算法，利用历史监测数据训练后，对组件区不均匀沉降的预测准确率达89%。其宁夏项目通过提前3个月预警，避免经济损失超800万元。

五、未来技术演进方向

1. **光子晶体光纤传感技术**：实验室环境下已实现0.01mm级微应变测量，且抗电磁干扰能力强，适合储能电池舱等特殊环境。

2. **星地协同监测网络**：中国电建正在测试低轨卫星+无人机构成的立体监测体系，目标将广域监测成本降低至0.3元/㎡/年。

3. **全生命周期数据资产化**：特斯拉能源在其美国项目中尝试将沉降数据与发电性能关联分析，发现基础沉降每增加1mm，组串式逆变器效率衰减速度加快0.15%。

随着"新能源+储能"项目进入规模化发展期，沉降监测正从被动应对转向主动预防。行业需加快制定融合光伏、储能特性的新标准体系，同时推动5G、AI等技术与监测系统的深度耦合。只有构建起"精准感知-智能诊断-主动调控"的全链条技术体系，才能保障光储电站25年生命周期内的安全高效运行。
