风机螺栓轴力检测

风机螺栓作为风电机组关键连接部件，广泛应用于塔筒、轮毂、主轴、机舱等核心部位，其轴力（拧紧后产生的轴向预紧力）直接决定连接的刚度、稳定性和抗疲劳性能，是保障风电机组长周期安全稳定运行的核心环节。轴力不足易导致螺栓松动、连接滑移，引发部件振动、磨损甚至断裂；轴力过大则可能造成螺栓本身损坏或被连接件变形，严重时会诱发风机倒塔等重大安全事故，因此风机螺栓轴力检测是风电设备安装、运维过程中的必备流程，需严格遵循标准化规范开展。

一、检测核心依据与标准

风机螺栓轴力检测需遵循国家、行业及国际相关标准，确保检测结果合规、准确，核心标准包括：

• 国家标准：GB/T 43232-2023《紧固件 轴向应力超声测量方法》，该标准于2023年11月27日发布、2024年6月1日实施，明确了超声法测量紧固件轴向应力的具体要求，由全国紧固件标准化技术委员会归口执行，涵盖风电等多个领域的紧固件检测需求，是目前超声法检测风机螺栓轴力的核心依据之一。

• 行业标准：NB/T 31045-2012《风电塔筒用高强度螺栓连接技术规范》，针对风电塔筒、轮毂等关键部位螺栓，明确要求现场检测轴力时需考虑低温、振动等风电特殊环境的影响，规范了检测流程和合格判定标准。

• 国际标准：ISO 898-1:2013、DIN EN14399-4等，与国内标准兼容，侧重螺栓材料性能与轴力检测的关联性要求，适用于进口风机螺栓或涉外风电项目检测。

• 补充标准：GB/T 3098.9-2010、ISO 16047等，针对螺栓扭矩系数、摩擦系数与轴力的关联检测作出规范，为间接法检测轴力提供技术支撑。

二、核心检测方法及适用场景

风机螺栓轴力检测主要分为直接法（直接测量轴力）和间接法（通过关联参数推算轴力）两大类，结合风电现场安装、运维的不同场景选择适配方法，具体如下：

（一）直接法：精准测量，适用于校准与关键部位检测

直接法通过专用设备直接采集螺栓轴向拉力，测量精度高（误差≤±2%），主要用于实验室校准、螺栓出厂检验、现场关键部位仲裁检测，核心方法包括：

1. 轴力计法：将内置压力传感器的轴力计串联在螺栓与被连接件之间，拧紧螺栓时，传感器实时输出轴力数值，可直接读取。该方法精度最高（误差≤±1%），操作简便，但需拆卸螺栓，无法实现现场在线检测，且轴力计需匹配螺栓规格，适用于风机螺栓出厂检验、实验室扭矩系数校准及现场抽检。

2. 内置传感器法（智能螺栓法）：在螺栓内部预埋应变片或压力传感器，拧紧后通过导线或无线方式传输轴力数据，可实现服役过程中螺栓轴力的在线实时监测。该方法无需拆卸螺栓，能及时发现轴力衰减或异常，适用于风机基础锚栓、主轴连接等关键部位的长期监测，但螺栓需定制，成本较高，传感器易受风电振动环境影响损坏。某风场6.25MW机组采用智能锚栓，成功检测出锚栓轴力与设计值最大28%的偏差，经重新张拉后偏差降至10%以内，有效规避了安全隐患。

（二）间接法：便捷高效，适用于现场批量检测

间接法无需直接接触螺栓轴力，通过“扭矩-轴力”“超声-轴力”等关联关系推算轴力，无需拆卸螺栓，检测效率高，适合风电现场批量螺栓检测，核心方法包括：

1. 扭矩系数法（最常用）：基于公式F=T/(K×d)（其中F为轴力，T为拧紧扭矩，K为扭矩系数，d为螺栓公称直径），先通过实验室校准得到同批次螺栓的扭矩系数K（取3-5套连接副重复校准3次，取平均值），现场检测时仅需测量拧紧扭矩T，即可推算出轴力F。该方法成本低、操作便捷，适用于现场批量螺栓检测，但受螺栓表面处理、润滑状态、拧紧速度影响较大，误差较高（±5%-±10%），需严格控制检测环境和操作规范。检测设备主要包括数显扭矩扳手（精度±3%）、扭矩系数校准台等，风机现场安装时应用广泛。

2. 超声法（现场高精度首选）：基于声弹性效应，利用“超声波在螺栓中的传播时间与轴力成正比”的特性——螺栓受拉时长度伸长，超声波传播时间增加，通过建立“传播时间差-轴力”标定曲线，推算轴力大小。操作流程分为两步：一是对未拧紧的螺栓进行零轴力标定，记录超声波传播基准时间t0；二是螺栓拧紧后，测量传播时间t1，计算时间差Δt=t1-t0，调用预存的标定曲线（同规格螺栓提前在实验室标定），自动输出轴力值。该方法无需拆卸螺栓，现场检测效率高，精度可达±3%，受环境影响小，是目前风机现场高精度检测的首选方法，但设备成本较高（数万元），需定期标定曲线，检测人员需经过专业培训。超声法分为纵波单波法和纵横双波法，其中纵横双波法适用于在役难以拆卸的螺栓检测，应用前景广阔，但目前多处于实验室研究阶段，尚未大规模商业应用。

3. 应变片法（特殊场景专用）：在螺栓杆表面粘贴高精度应变片（精度±0.1%），轴力导致螺栓产生轴向应变，应变片将应变转化为电信号，通过静态应变仪计算轴力（轴力=应变×弹性模量×螺栓横截面积）。该方法适用于大型定制螺栓（直径＞50mm）、高温等特殊工况下的轴力检测，但应变片易损坏，无法重复使用，操作复杂，在风机检测中应用较少。

三、标准化检测流程

风机螺栓轴力检测需遵循“准备-操作-数据处理-判定”的标准化流程，确保数据可靠、可追溯，具体步骤如下：

（一）检测前准备

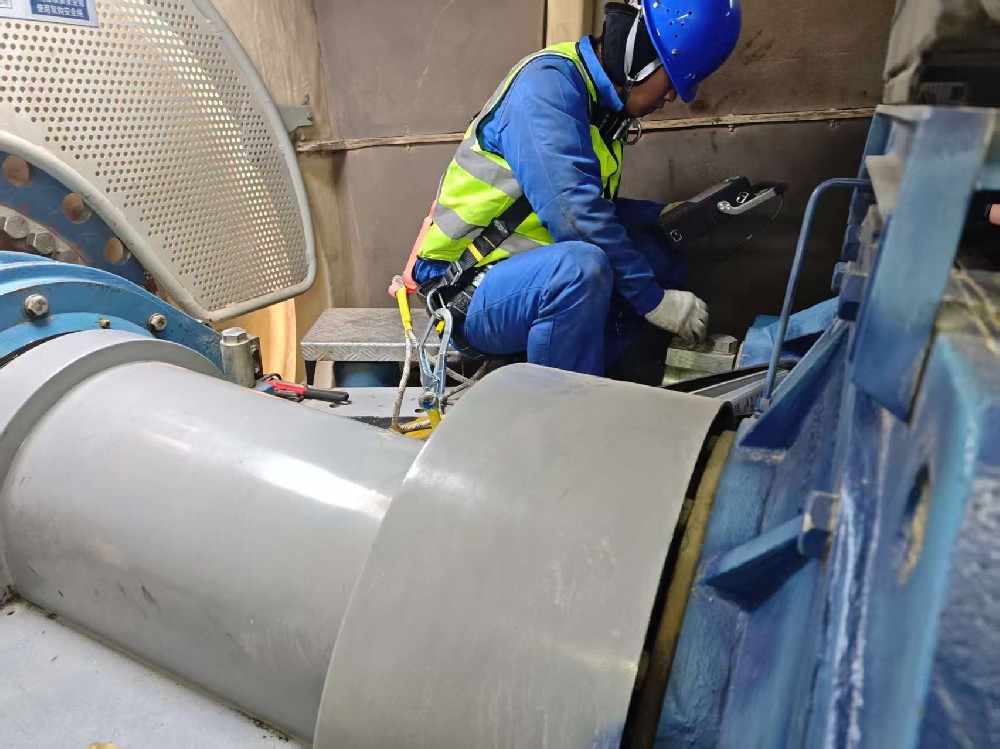

1. 样品/现场确认：实验室检测需确认螺栓规格（直径、长度）、材料等级（如8.8级、10.9级）、表面处理（热镀锌、达克罗），检查螺栓无裂纹、螺纹无损伤；现场检测需确认被连接件安装状态，清除螺栓表面油污、锈蚀，确保检测空间充足（如超声探头需贴合螺栓端面），同时排查风电现场振动、低温等干扰因素。

2. 设备校准：轴力计、扭矩扳手、超声检测仪等设备需在计量有效期内（通常每年校准1次）；扭矩系数法需提前用同批次螺栓校准K值，超声法需加载标准力（如50kN、100kN）验证标定曲线，确保设备测量精度。常用的风电螺栓轴力检测设备如HY-2000N.MYUJV型检测仪，最大扭矩2000N.m，轴向力测量范围5-500KN，扭矩测量相对误差±0.5%，可满足风电高强度螺栓检测需求。

3. 人员准备：检测人员需熟悉风机螺栓结构、检测标准及设备操作规范，经专业培训合格后上岗，尤其超声法检测需掌握探头操作、标定曲线调用等核心技能。

（二）现场操作与数据采集

1. 拧紧控制：按风机设计要求选择拧紧方式（手动、气动、液压扳手），控制拧紧转速（通常≤30r/min），避免摩擦生热导致轴力损失；液压拉伸法拧紧时，需避免锁紧螺母回弹、同步拉伸不到位等问题，防止轴力释放偏差。

2. 数据采集：实时记录轴力值、检测时间、环境温度（温度每变化10℃，轴力可能偏差2%-3%）、操作人员信息及设备编号，确保数据可追溯；智能锚栓可通过Sen920等系统实时上传轴力数据，实现批量监测和数据留存。

（三）数据处理与结果判定

1. 数据修正：若检测环境温度与标定时差异较大，需按公式修正轴力（修正公式：实测轴力=标定轴力×[1+α×(检测温度-标定温度)]，其中α为螺栓材料线膨胀系数，钢的α≈11.5×10⁻⁶/℃）；剔除异常数据（如因设备故障、操作失误导致的极端值），确保数据有效性。

2. 合格判定：单套螺栓轴力实测值与设计值的偏差应≤±10%（符合GB51210-2016相关要求）；批量检测时，同批次螺栓轴力平均值需符合设计值，且标准差≤8%，避免离散度过大。例如某风场智能锚栓检测中，初始轴力均值与设计值偏差达15.6%，经重新张拉后，偏差降至10%以内，CPK达到1.67，质量控制稳定。

3. 报告出具：明确检测标准、设备信息、样品参数、实测数据、合格结论，附原始数据记录表，确保报告可追溯，为风机安装验收、运维检修提供依据。

四、影响检测精度的关键因素与控制措施

风机现场环境复杂，检测结果易受多种因素干扰，需针对性采取控制措施，确保检测精度：

五、常见问题与解决方案

1. 问题1：超声检测时数据波动大，无法稳定读数。原因：探头与螺栓端面贴合不紧密、耦合剂不足，或现场振动干扰，标定曲线失效。解决方案：补充耦合剂，确保探头贴合紧密；暂停风机运行，减少振动；重新校准标定曲线，检查设备状态。

2. 问题2：扭矩系数法检测轴力偏差过大。原因：同批次螺栓润滑不一致、表面状态差异大，或扭矩系数K校准不准确。解决方案：统一同批次螺栓润滑标准，清洁螺栓表面；重新选取同批次螺栓校准K值，增加校准样本量（不少于5套）。

3. 问题3：液压拉伸后轴力不达标。原因：锁紧螺母回弹、同步拉伸不到位，或拉伸力设置过低。解决方案：拉伸时保持载荷稳定，确保螺母完全拧紧；采用同步拉伸设备，避免单根锚栓单独拉伸导致轴力重新分配；按设计值精准设置拉伸力，拉伸后进行轴力复检。

4. 问题4：智能锚栓数据传输异常。原因：传感器损坏、线路接触不良，或现场电磁干扰。解决方案：检查传感器状态，更换损坏传感器；排查线路连接情况，重新接线；采取抗电磁干扰措施，确保数据传输稳定。

六、检测注意事项与运维建议

1. 现场检测时，需做好安全防护，风机高空部位检测需系安全带，避免高空坠落；设备搬运过程中轻拿轻放，防止损坏传感器或检测仪器。

2. 检测过程中，需做好数据记录，确保每一套螺栓的检测数据可追溯，便于后续运维排查；检测报告需妥善留存，作为风机安装验收、定期检修的重要依据。

3. 定期检测：风机螺栓轴力需定期复检，新风机安装后需全面检测，运行1-2年后进行首次复检，之后每2-3年复检一次；对于海上风机、高风速区域风机，需缩短复检周期，重点监测基础锚栓、主轴连接螺栓的轴力变化。

4. 设备维护：检测仪器需定期校准、保养，超声探头需定期清洁，避免损坏；智能锚栓需定期检查传感器状态和数据传输情况，及时更换老化部件。

5. 人员培训：定期对检测人员进行专业培训，更新检测标准和操作技能，尤其是超声法、智能锚栓检测等专业方法，确保检测操作规范、数据准确。

综上，风机螺栓轴力检测是保障风电机组安全运行的关键环节，需结合检测场景选择合适的检测方法，严格遵循标准化流程，控制各类干扰因素，确保检测结果准确可靠。随着风电产业的发展，超声法、智能锚栓监测等高精度、在线检测技术将逐步普及，为风电机组运维提供更高效、便捷的技术支撑，有效降低安全隐患，延长风机使用寿命。
