一、检测概述与核心意义

风力发电机组基础锚栓是连接塔筒与混凝土基础的核心受力部件，预紧力直接决定锚栓连接可靠性、基础整体稳定性与机组长期运行安全。预紧力不足会引发锚栓松动、塔筒晃动、基础开裂；预紧力过载则会导致锚栓屈服断裂、螺纹损伤，诱发重大安全事故。因此，规范开展预紧力安全检测，是风机安装验收、定期运维的必备环节，需严格遵循行业标准与设计要求，确保检测数据精准、判定合规。

核心检测依据：NB/T 31096-2016《风电机组锚栓组件技术条件》、T/CRES0018-2023《风力发电机组 预应力基础锚栓笼组合件技术规范》、T/CMEPCA 106—2025《风电行业紧固件预紧力/扭矩控制管理要求》及风机厂家设计技术文件

二、检测前期准备工作

2.1 人员与设备准备

• 人员要求：检测人员需经专业培训、考核合格，熟悉锚栓结构、检测设备操作及安全规范；高空作业需持证上岗，配备齐全安全防护装备（安全带、安全帽、防滑鞋等）。

• 设备校验：核心检测设备（超声波预紧力测试仪、扭矩扳手、液压拉伸器、应力传感器）需经计量检定合格且在有效期内，校准周期不超过1年；检测前核对设备参数、电量，确保运行正常。

• 辅助工具：准备清洁工具（钢丝刷、抹布）、润滑脂、标记笔、记录表、对讲机等，满足现场检测与沟通需求。

2.2 现场与资料核查

• 现场条件：检测环境避开暴雨、大风（≥6级）、极端温湿度（≤-20℃或≥40℃）等恶劣天气；清理锚栓、螺母表面油污、铁锈、混凝土残渣，保证接触面干净无杂物；高空作业平台稳固，做好防坠落防护。

• 资料核对：调取锚栓出厂合格证、力学性能报告、设计预紧力/扭矩参数、安装施工记录，确认锚栓规格、材质、批次与设计一致，明确合格判定阈值。

2.3 外观前置检查

预紧力检测前先完成外观排查，不合格锚栓禁止检测：检查锚栓本体无裂纹、变形、锈蚀穿孔，螺纹无滑丝、损伤、咬死；螺母锁紧到位，垫圈安装规范，无松动、脱落；锚栓外露长度、垂直度符合设计要求，基础结合面无开裂、渗漏。

三、主流预紧力检测方法与实操流程

风机基础锚栓预紧力检测分为间接检测（扭矩法）和直接检测（超声波法），关键部位锚栓优先采用超声波法，保证检测精度；常规抽检可结合扭矩法复核。

3.1 超声波预紧力检测（精准直测法）

1. 设备调试：开启超声波测试仪，输入锚栓材质、直径、长度等参数，校准声波传播速度，选取同批次标准锚栓做基准测试。

2. 测点布置：在锚栓端部均匀选取3-4个测点，打磨测点表面保证平整，涂抹耦合剂，确保探头与锚栓紧密贴合。

3. 数据采集：采用单点多次测量模式，每测点读取3组数据取平均值，同步记录环境温度、检测时间、锚栓编号；环形布置的锚栓需按对称、交叉顺序检测，避免遗漏。

4. 数据换算：设备自动根据声波传播时长差，换算锚栓轴向伸长量，进而计算实际预紧力，生成检测曲线与数值。

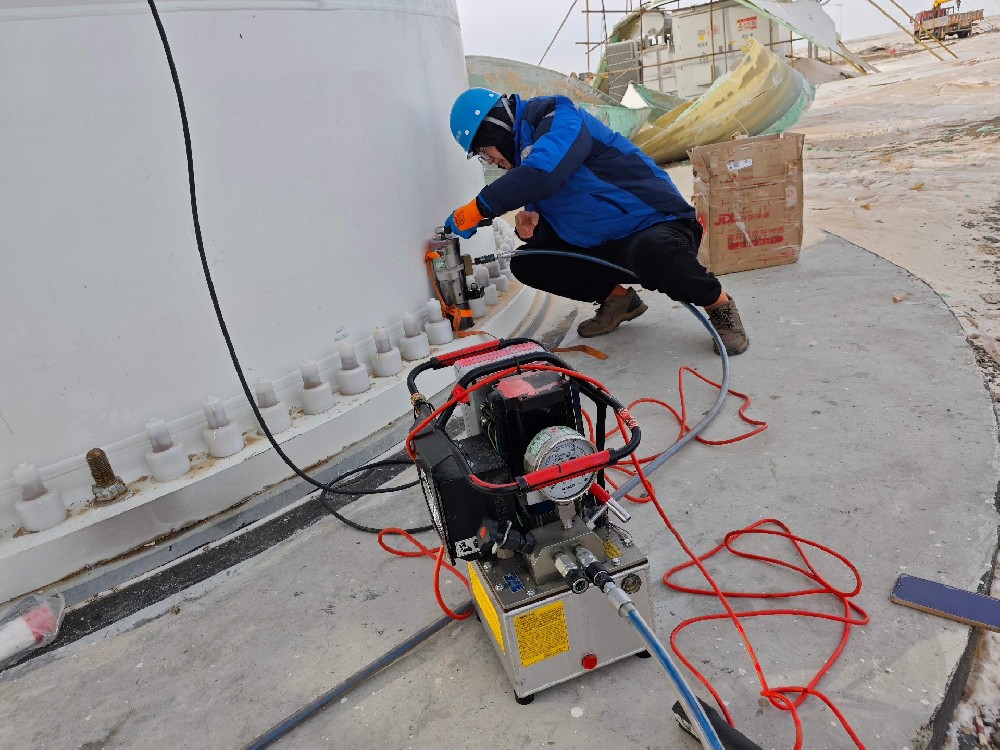

3.2 扭矩复核检测（间接验证法）

1. 适用于非关键部位抽检或超声波检测异常复核，采用经校验的扭矩扳手，按设计扭矩值进行复拧检测。

2. 检测时匀速施加扭矩，避免冲击加载，读取扳手峰值扭矩，对比设计扭矩换算预紧力，判断偏差范围。

3. 注意：扭矩法受摩擦系数、润滑状态影响较大，仅作为辅助检测手段，不可单独作为验收依据。

3.3 检测抽样规则

• 关键受力锚栓：安装验收阶段全检（100%检测），运维阶段按周期全覆盖检测；

• 常规锚栓：抽检比例≥10%且不少于10套，若发现不合格项，立即扩大抽检范围至100%。

四、检测结果判定标准

补充判定：预紧力设计值需控制在锚栓屈服强度的60%-80%，关键部位宜取70%-80%，严禁过载或欠载；若出现锚栓裂纹、螺纹咬死、基础开裂等问题，直接判定不合格，停机处置。

五、异常情况处置与安全管控

5.1 常见异常与处理措施

• 预紧力不足/不均：排查扭矩扳手精度、润滑状态，按对称顺序重新分阶段预紧（首次50%、二次80%、三次100%设计值），复紧后再次检测；若因螺纹损伤导致，立即更换锚栓组件。

• 预紧力过载：卸除载荷，检查锚栓有无塑性变形、屈服痕迹，超标锚栓强制更换，严禁二次使用。

• 锚栓锈蚀/损伤：轻微浮锈做除锈防腐处理；截面锈蚀损失＞5%、出现裂纹的锚栓，立即停机更换，同步检查相邻锚栓状态。

5.2 检测安全注意事项

• 高空作业严格遵守安全规程，工具做防坠落处理，禁止抛物；多人配合检测时，用对讲机同步指令，避免交叉作业风险。

• 检测过程严禁暴力操作，防止设备损坏、锚栓二次损伤；遇突发大风、雷雨天气，立即停止作业，撤离至安全区域。

• 不合格项处置需全程记录，留存影像资料，经复检合格后方可完成检测流程。

六、检测记录与运维管控

6.1 检测资料归档

完整填写检测记录表，内容包括：风机编号、锚栓规格、设计参数、环境条件、检测设备、实测数据、判定结果、异常处置情况、检测人员与日期；同步留存超声波曲线、外观照片、复检记录等资料，归档留存至风机全生命周期。

6.2 定期检测周期建议

• 陆上风电场：安装验收后首次检测，后续每6个月一次，关键部位每3个月抽检；

• 海上风电场：受盐雾、振动影响，检测周期缩短至每3个月一次，恶劣环境下每月外观巡查、每季度预紧力检测。

6.3 长效管控建议

建立锚栓预紧力检测台账，跟踪数据变化趋势，提前预警预紧力衰减风险；定期对检测设备校准，更新检测人员技能培训；结合风机运行状态，动态调整检测频次，筑牢风机基础安全防线。
