一、检测总则

1.1 检测目的

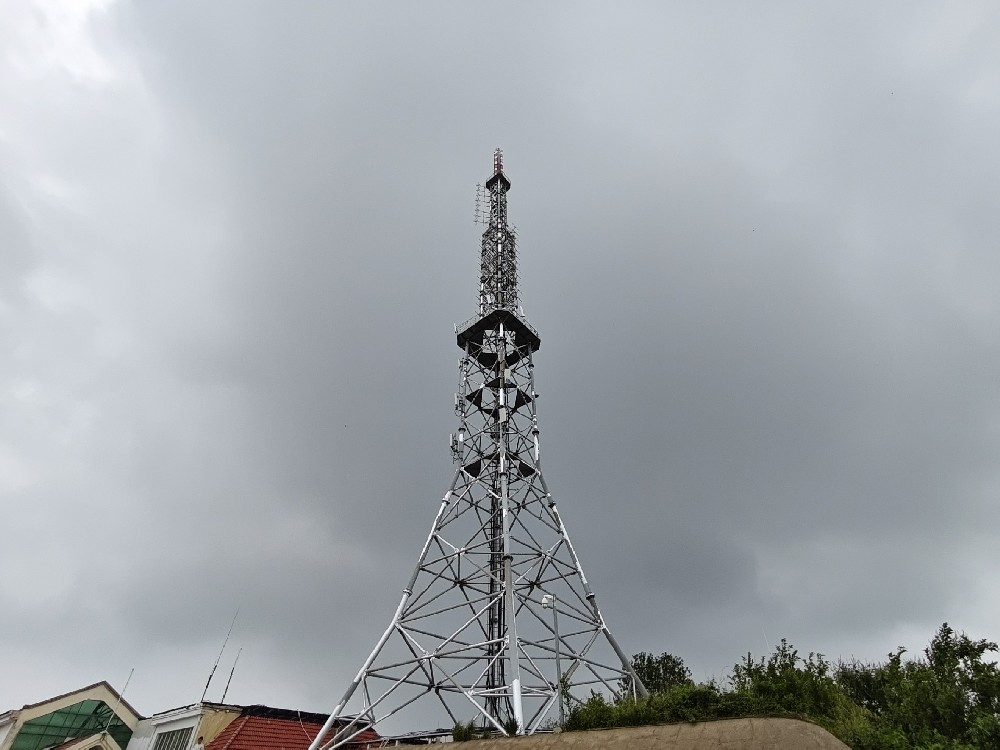

中波发射铁塔作为广播电视信号传输的核心载体，兼具高耸钢结构与特种电气设施双重属性。本次检测旨在全面排查铁塔结构安全隐患、电气性能缺陷、防腐失效问题，评估铁塔当前可靠性与服役状态，为日常运维、隐患整改、加固改造提供科学依据，杜绝塔体倾覆、信号中断、雷击触电等安全事故，保障中波发射系统长期稳定运行。

1.2 检测依据

• 行业专项标准：GY/T 328—2020《广播电视钢塔桅运行维护技术规范》、GY/T 5089—2014《广播通信钢塔桅可靠性检测鉴定规范》、GY/T 178—2001《中、短波天馈线运行维护规程》

• 国家通用规范：GB 50135—2019《高耸结构设计标准》、GB 50205—2020《钢结构工程施工质量验收标准》、GB/T 50621—2010《钢结构现场检测技术标准》、GB/T 17949.1—2021《接地系统特性测试导则》

• 设计文件：铁塔原始设计图纸、竣工资料、地质勘察报告、历次检修记录

1.3 适用范围

本方案适用于自立式中波发射铁塔、拉线式中波发射铁塔的定期检测、专项检测（灾后、改造后、故障后），涵盖塔体结构、基础、连接件、防腐体系、电气接地、附属设施全维度检测。

二、检测前期准备

2.1 资料收集

完整收集铁塔设计图纸、竣工验收到货资料、历年检测报告、维护维修记录、气象灾害（台风、雷电、暴雪）台账、天馈线改造记录，梳理铁塔服役年限、荷载变更、历史隐患等关键信息。

2.2 人员与设备准备

• 检测人员：配备持证高空作业人员、钢结构检测工程师、电气检测工程师，全员完成安全交底与技术交底

• 检测设备：全站仪、水准仪、超声波探伤仪、磁粉探伤仪、涂层测厚仪、接地电阻测试仪、扭力扳手、游标卡尺、倾角仪、高清相机等，所有设备提前校验合格

2.3 现场管控

划定检测警戒区域，暂停塔体周边无关作业；恶劣天气（五级及以上大风、雨雪、雷电、高温酷暑）严禁高空作业；提前切断塔体非必要电源，做好电磁感应防护，保障检测安全。

三、核心检测项目与方法

3.1 地基基础检测

地基是铁塔稳定的根基，重点排查沉降、滑移、破损、积水等隐患，采用现场勘查与仪器测量结合的方式：

• 外观检查：查看基础承台、立柱有无开裂、露筋、剥落、冻融破损；基础周边有无塌陷、积水、边坡失稳；地锚有无松动、位移、土体脱开，地锚杆锈蚀情况

• 沉降观测：用水准仪测量基础沉降差，对比原始标高，判定不均匀沉降是否超标；检查地脚螺栓有无松动、缺失、锈蚀，外露丝扣是否满足≥2扣要求

• 排水核查：查验基础泄水孔是否堵塞，防洪、排水设施是否完好，避免雨水侵蚀弱化地基承载力

3.2 塔体结构几何检测

聚焦塔体垂直度、构件尺寸、变形偏差，评估结构几何完整性：

• 垂直度检测：采用全站仪对塔体不同高度控制点进行测量，计算垂直度偏差，自立塔偏差≤1/1000、拉线塔偏差≤1/750为合格，超标需标记倾斜方向与数值

• 构件变形检测：目测结合直尺、倾角仪，检查主材、斜撑、横杆有无弯曲、扭曲、局部凹陷；平台、爬梯有无变形、松动，构件截面尺寸是否符合设计要求

• 节点间距检测：复核塔体节间间距、法兰盘贴合度，排查法兰间隙超标、构件错位问题

3.3 钢结构构件与连接检测

针对塔体钢材、焊缝、螺栓连接件，排查断裂、松动、失效隐患：

• 构件外观检测：查看主材、辅材有无裂纹、缺口、锈蚀穿孔，重点核查受力关键部位

• 焊缝检测：采用磁粉探伤、超声波探伤，检测主焊缝有无裂纹、未焊透、夹渣、气孔；目测焊缝有无锈蚀、脱焊、开裂，重点核查法兰、节点、爬梯焊接部位

• 螺栓连接检测：检查高强度螺栓、普通螺栓有无缺失、松动、锈蚀、断裂；用扭力扳手抽检螺栓紧固力矩，核对扭矩是否符合设计值；排查螺栓孔扩孔、以小带大问题

• 拉线系统检测（拉线塔专属）：检查拉线钢丝绳有无断丝、松股、锈蚀；拉线张力是否均匀，有无过度松弛；花篮螺丝、绳卡、套环有无变形、锈蚀、松动；拉线绝缘子有无裂纹、破损、打火痕迹

3.4 防腐涂层检测

中波铁塔多处于露天环境，防腐失效会加速钢材锈蚀，重点检测：

• 涂层外观：查看防腐涂层有无起皮、脱落、开裂、起泡、粉化，钢材裸露锈蚀面积占比

• 涂层厚度：用涂层测厚仪多点测量，镀锌层、油漆层厚度需满足设计及GY/T 64标准要求

• 锈蚀等级评定：依据钢结构锈蚀标准，划分构件锈蚀等级，标记重度锈蚀部位

3.5 电气性能检测

中波铁塔兼具发射与防雷功能，电气性能直接关系信号传输与安全：

• 接地电阻检测：采用接地电阻测试仪测量塔体接地网、防雷接地电阻，阻值≤4Ω为合格，确保雷击电流快速泄放

• 防雷系统检测：检查避雷针、引下线有无变形、锈蚀、脱焊；引下线与塔体、接地网连接是否牢固；接闪器有无破损、移位

• 绝缘性能检测：测试底座绝缘子、拉线绝缘子绝缘电阻，排查裂纹、漏油、绝缘失效问题；检测塔体与天馈线绝缘隔离效果

• 电磁防护检测：核查塔体接地连续性，避免高频感应引发安全隐患

3.6 附属设施检测

• 航空障碍灯：检查安装牢固度、点亮状态、线路破损情况，确保夜间标识清晰

• 爬梯、护圈、平台：核查构件牢固度、锈蚀情况、防滑性能，杜绝高空坠落隐患

• 天馈线挂件：检查安装支架有无松动、锈蚀，避免挂件脱落损伤塔体

四、检测结果评定与隐患分级

4.1 评定标准

依据检测数据，对照相关标准与设计要求，将铁塔状态划分为三类：

• 合格：所有检测项目达标，无安全隐患，可正常服役

• 待整改：个别项目轻微超标，无结构性风险，需限期维护整改

• 不合格：存在结构性破损、垂直度严重超标、接地失效等重大隐患，立即停用并启动加固改造

4.2 隐患分级处置

• 一般隐患：轻微锈蚀、螺栓松动、涂层局部脱落，限期常规维护

• 较大隐患：垂直度超标、焊缝轻微缺陷、接地电阻偏高，专项维修整改

• 重大隐患：塔体变形、焊缝开裂、基础沉降超标、绝缘失效，立即停运并紧急处置

五、检测报告编制

检测完成后7个工作日内出具正式报告，包含以下核心内容：

1. 工程概况：铁塔基本信息、服役年限、检测范围与目的

2. 检测依据、人员、设备与现场工况说明

3. 各项目检测数据、实拍照片、缺陷位置标注

4. 铁塔安全性、可靠性综合评定结论

5. 隐患整改建议：分隐患类型提出维修、加固、更换方案

6. 后续运维建议：检测周期、日常巡检要点、防腐维护频次

六、安全保障措施

• 高空作业人员必须持证上岗，佩戴安全帽、安全带、防滑鞋，严格遵守高空作业规范

• 检测全程设专人监护，严禁抛物、违规操作，做好电磁辐射防护

• 建立应急处置预案，针对高空坠落、触电、构件坍塌等突发情况，配备应急器材

• 检测数据全程记录留存，缺陷部位拍照归档，确保检测过程可追溯

中波发射铁塔建议每年开展1次常规检测，每3年开展1次全面可靠性检测；遭遇台风、地震、暴雪等灾害后，需立即开展专项检测，及时排查灾后隐患，保障发射安全。
