地下管线探测详解

地下管线是城市基础设施的核心组成部分，承担着能源输送、信息传递、给排水等关键功能，是保障城市正常运行的“生命线”，涵盖给水、排水、燃气、热力、工业等各类管道及电力、通信、广播电视等各类电缆。地下管线探测是通过专业技术手段，在非开挖的前提下，查明地下管线的空间位置、埋深、走向、规格、材质、权属等核心信息，并完成数据处理、成果提交的系统性工程，广泛应用于城市规划、工程施工、管线运维、应急处置等场景，是规避施工破坏、保障管线安全、推进“智慧城市”与“地下管网一张图”建设的重要基础。

一、探测核心原则

地下管线探测需严格遵循五大核心原则，确保探测工作科学、安全、精准、高效，适配各类探测场景需求：

• 安全第一原则：始终将人员与管线设施安全置于首位，建立全流程风险防控机制，杜绝探测过程中因操作不当导致的管线破损、人员伤亡等安全事故，尤其针对燃气、油气等危险化学品输送管线，需重点把控安全防护措施。

• 科学精准原则：根据管线材质、埋深、地质条件等实际情况，科学选择探测技术方法，严格控制探测精度，确保探测数据真实、准确、可靠，满足后续规划、施工、运维的使用需求，规避因数据偏差引发的各类隐患。

• 全面系统原则：探测范围需覆盖全部目标管线，兼顾主管道与附属设施，全面查明管线的分布规律、连接关系及属性信息，确保探测成果的完整性和系统性，不遗漏关键管线及隐患点。

• 规范统一原则：严格遵循《城市地下管线探测技术规程》（CJJ 61-2023）、《工程勘察通用规范》（GB 50266-2024）等国家及行业相关标准，统一探测流程、数据标准、成果格式，保障探测成果的可复用性和可共享性。

• 因地制宜原则：结合探测区域的地形地貌、地质条件、环境干扰等实际情况，灵活调整探测方案和技术参数，避开障碍物干扰，提升探测效率和数据精度，适配复杂地质条件及特殊区域的探测需求。

二、探测基本流程

依据《城市地下管线探测技术规程》，地下管线探测宜按固定流程开展，确保各环节衔接顺畅、成果可控，具体流程如下：

1. 接受任务（委托）：明确探测项目名称、范围、目的、作业周期及委托方需求，厘清参与单位及职责分工，签订委托协议，明确探测精度、成果提交要求等核心事项。

2. 技术准备：核心是资料搜集、现场踏勘、方法试验及仪器校验。全面搜集探测区域的基础地理资料、管线相关资料及地质勘察报告等，系统分析复核资料，明确资料缺失项和重点探测区域；开展现场踏勘，核查地面标志物、现场环境及地形变迁情况，记录踏勘信息并绘制草图；根据管线类型和地质条件，开展探测方法试验，校验探测仪器精度，确保仪器正常运行。

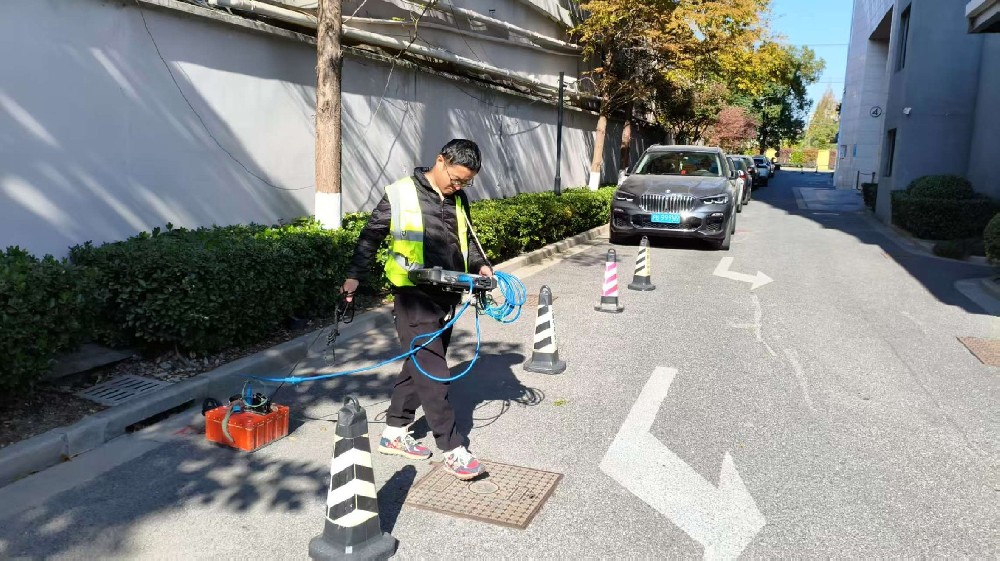

3. 地下管线探查：分为明显管线点实地调查、隐蔽管线点物探调查及开挖调查三种方式，三者结合开展。明显管线点需对出露地面的管线及附属设施（如阀门井、检查井、电杆等）进行详细调查、测量和记录；隐蔽管线点采用专业物探仪器进行搜索、追踪、定位和定深；开挖调查仅在物探方法无法查明或需验证精度时采用，直接暴露管线进行测量和调查。

4. 地下管线测量：在城市等级控制网基础上布设控制测量，采用GPS测量、导线串联法等手段，对管线点的平面位置和高程进行测量，测定管线附属设施及带状地形图，完成管线点坐标、高程的计算和记录，确保测量数据精准可控。

5. 数据处理与数据库建立：对探测和测量获取的原始数据进行整理、编码、校验，纠正数据偏差，编绘地下管线图，设计并建立地下管线数据库，实现管线信息的信息化管理，适配“地下管网一张图”建设需求。

6. 成果整理与验收：编写技术总结报告，整理探测成果（包括管线图、数据报表、数据库等），按照质量标准开展成果质量检查，邀请委托方、监理单位及相关专家进行验收，验收合格后提交完整成果。

三、核心探测技术方法

地下管线探测技术分为传统方法和新型技术，需根据管线材质、埋深、地质条件等灵活选用，必要时采用多种方法相互验证，确保探测精度，常用技术方法如下：

（一）传统探测方法

• 电磁感应法：基于法拉第电磁感应定律，通过发射电磁波并接收地下管线产生的二次磁场，确定管线的位置、深度和走向，尤其适用于金属管线探测，精度可达厘米级别，能有效区分不同管线信号，减少误判率，广泛应用于城市各类金属管线探测场景。

• 地质雷达法：利用高频电磁波脉冲穿透地面，通过分析反射信号识别地下结构，具有非侵入性、深度探测能力强的特点，可识别不同材质的管线（包括非金属管线），能在深度达5米的区域精准定位管线，精度达到厘米级别，适用于复杂地质条件下的管线探测。

• 压力波测试法：通过向管线内注入脉冲信号，测量由管道结构异常或损伤反射回来的压力波，可精确识别管道微小裂缝、腐蚀区域及内部沉积物位置，误差率低至毫米级别，主要用于评估管道结构完整性，适配老旧管线隐患排查场景。

• 开挖调查法：最原始但最准确的方法，通过开挖地面暴露地下管线，直接测量其位置、埋深及属性，仅在物探方法无法查明、需验证精度或特殊场景下使用，需严格控制开挖范围，避免破坏现有管线和地面设施。

（二）新型探测技术

• 激光雷达扫描技术：利用高精度激光测距原理，发射激光脉冲并分析反射信息，生成高分辨率三维地形模型，可精确识别地表下隐藏的管线位置和结构，定位精度达厘米级别，结合数据分析模型可实现管线三维重建和状态评估，适配智慧城市建设中的管线精细化管理需求。

• 无人机遥感探测：无人机搭载高分辨率遥感相机和热红外传感器，实现非接触式探测，尤其适用于复杂地形或高风险区域，可快速识别地下管线位置，通过对比不同时期遥感图像，及时发现地面沉降、管道泄漏等异常情况，提升探测效率和安全性。

• 管道机器人探测技术：将机器人送入管线内部，通过摄像头和传感器实时采集管线内部影像和参数，可查明管线内部破损、堵塞、腐蚀等情况，无需大面积开挖，适用于各类地下管线的内部检测和隐患排查，是近年来管线探测的重要技术创新成果。

四、探测成果与应用场景

（一）核心探测成果

地下管线探测的成果需符合相关标准规范，主要包括四大类，确保成果的实用性和可共享性：

• 基础成果：地下管线平面图、断面图、带状地形图，清晰呈现管线的空间分布、走向、埋深及与周边地形地物的关系；

• 数据成果：管线属性数据表，包含管线种类、材质、规格、埋深、权属单位、建设年代、压力/电压等级等关键参数；

• 信息化成果：地下管线数据库及信息管理系统，实现管线信息的查询、统计、更新和动态管理，适配“地下管网一张图”建设；

• 报告成果：技术总结报告、成果验收报告，详细说明探测流程、技术方法、数据精度、成果情况及相关建议。

（二）主要应用场景

• 城市规划与建设：为城市新区开发、老旧城区改造、道路拓宽等工程提供精准的地下管线信息，避免规划冲突，合理布局各类基础设施，支撑智慧城市建设；

• 工程施工安全：在建筑施工、道路施工、管线铺设等工程开工前，查明施工区域及周边地下管线分布，划定安全施工范围，规避施工破坏管线引发的漏水、漏气、断电、通信中断等事故；

• 管线运维与隐患排查：为地下管线的日常巡检、维修、更换提供数据支撑，通过探测技术排查老旧管线的腐蚀、破损、泄漏等隐患，实现管线预防性维护；

• 应急处置：当发生管线破损、泄漏等突发事故时，依托探测成果快速定位事故管线位置、规格及权属，为应急抢修提供精准指引，缩短处置时间，减少事故损失；

• 工业与专项管线管理：适用于工业厂区、综合管廊、长输管线等场景的管线探测，查明各类专用管线的分布和状态，保障工业生产安全和专项管线正常运行。

五、探测注意事项

• 探测前需全面搜集相关资料，重点核实管线权属单位信息，必要时邀请权属单位派员现场指认，避免遗漏或误判管线信息；

• 探测仪器需定期校验和维护，作业前在明显管线点上进行比对，确定仪器修正参数，确保仪器精度符合探测要求；

• 在管线密集区、复杂地质区、高风险区（如燃气管线区域），需采用多种探测方法相互验证，提高探测精度，规避安全隐患；

• 探测过程中需详细记录原始数据，包括探测点位、仪器参数、测量结果等，确保数据可追溯，便于后续成果校验和复查；

• 开挖探测时，需提前办理相关手续，做好安全防护措施，避免破坏现有管线和地面设施，探测完成后及时回填恢复；

• 探测成果需严格按照标准规范整理，经过质量检查和验收合格后，方可提交使用，同时做好成果的归档和保密工作；

• 对于无法探明的管线，需在成果图件和记录表中注明数据来源，以虚线表示，避免误导后续使用；

• 探测作业人员需具备专业资质，熟悉探测技术和安全规范，严格按照探测方案开展作业，杜绝违规操作。

六、行业发展趋势

随着城市化进程的深度优化和智慧城市建设的推进，地下管线探测行业正朝着信息化、智能化、精细化方向发展。一方面，探测技术不断创新，激光雷达、无人机遥感、管道机器人等新型技术的应用日益广泛，结合人工智能、物联网技术，实现管线探测的自动化、智能化，提升探测效率和精度；另一方面，地下管线信息管理系统不断完善，实现管线信息的动态更新、共享和可视化管理，推动“地下管网一张图”建设落地，为城市基础设施的精细化管理提供有力支撑。同时，行业标准不断完善，探测流程和成果标准更加统一，进一步规范探测作业行为，提升行业整体水平，保障城市地下管线安全稳定运行，助力城市高质量发展。
