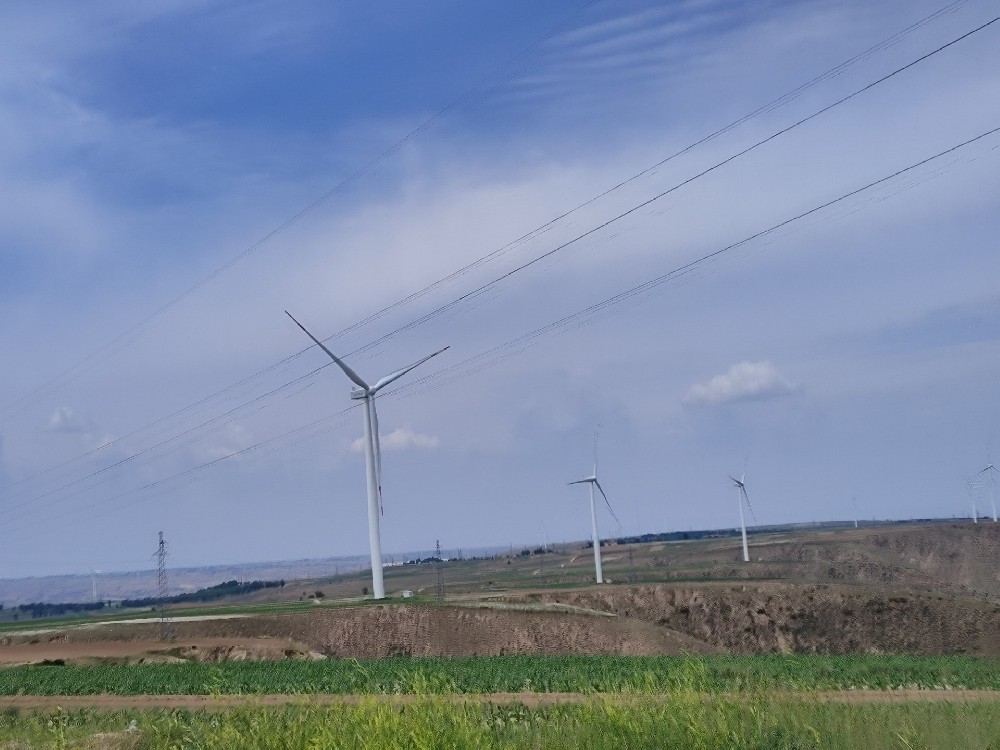

风机塔筒作为风电机组的核心承重部件，长期承受交变载荷、风力冲击及恶劣环境侵蚀，其焊缝质量直接决定塔筒结构完整性和机组运行安全性，严重时可能引发倒塔事故，造成重大财产损失和人员伤亡。超声检测（UT）作为无损检测的核心手段，凭借检测精度高、操作便捷、对工件无损伤等优势，被广泛应用于风机塔筒焊缝的生产检验与在役检修，可有效识别焊缝内部气孔、夹渣、未熔合、裂纹等缺陷，为塔筒质量管控提供可靠技术支撑。
风机塔筒焊缝主要包括筒节纵向焊缝（纵缝）、筒节间环向焊缝（环缝）、门框焊缝、法兰与筒节拼接焊缝等，其中纵缝、环缝及法兰焊缝是检测重点，尤其是纵缝与环缝交叉的T型焊缝，易成为应力集中区域，缺陷风险较高。塔筒母材多为低合金高强钢（如S355、Q345等），需重点关注材料晶粒度和声学特性对超声检测的影响，避免因材料特性导致检测信号失真。
检测工作需严格遵循国际、国内及行业相关标准，确保检测结果的规范性和权威性，核心标准包括：
国际标准：ISO 17640（焊缝无损检测-超声检测）、ISO 10893（钢管焊缝检测）；
国内标准：NB/T 47013.3（承压设备无损检测第3部分：超声检测）、GB/T 11345（钢焊缝手工超声检测方法）、GB/T 11259（超声波检测用钢制对照试块的制作与校验方法）；
行业要求：风电行业通常额外遵循GL（德国劳氏）、DNV（挪威船级社）或IEC 61400（风电机组设计标准）中的检测要求，在役机组延寿检测还需符合CGC/GF 149:2020《风力发电机组延寿技术规范》。
涵盖风机塔筒全生命周期，主要包括三个场景：一是生产阶段，对塔筒焊缝进行100%全面检测，确保出厂质量符合设计要求；二是安装阶段，检测现场拼接焊缝的焊接质量，避免安装过程中产生的缺陷遗留；三是在役检修阶段，定期对运行中的塔筒焊缝进行检测，重点排查疲劳裂纹等动态缺陷，尤其针对运行年限较长、即将进入延寿期的机组，需加大检测频次和覆盖范围。
优先选用数字式超声波探伤仪（如奥林巴斯EPOCH系列、旭日XUT系列、TUD9100系列），仪器需具备DAC（距离-振幅曲线）或TCG（时间校正增益）功能，工作频率范围0.5-10MHz，衰减器连续可调（≥80dB），水平线性误差≤1%，垂直线性误差≤5%，确保检测信号的稳定性和准确性。对于追求高效、高精度检测的场景，可采用相控阵超声检测仪（如广州多浦乐Phascan32/128），其具备多视图显示、数据可保存等优势，能有效降低漏检率。
根据焊缝类型、母材厚度及检测需求选择合适的探头，核心参数与类型要求如下：
频率：常规检测选用2-5MHz，兼顾穿透力和分辨率；特殊场景可适当调整，确保满足系统灵敏度要求；
类型：斜探头（常用K1、K2折射角）为主，用于检测焊缝内部缺陷；直探头辅助，用于检测母材分层或近表面缺陷；相控阵检测可选用5L32-0.5×10型探头，搭配N55S横波楔块；
晶片尺寸：根据焊缝厚度和塔筒曲率选择，小晶片更适配塔筒曲面检测，确保探头与检测面良好贴合。
1. 标准试块：选用CSK-IA、CSK-IIA、RB-2等试块，用于校准检测灵敏度、探头折射角、仪器线性等参数，试块材质需与被检塔筒母材声学性能相近，尺寸精度符合相关标准要求；
2. 耦合剂：选用甘油或水基耦合剂，其作用是排除探头与检测面之间的空气，确保超声波有效传入工件，耦合剂需具备良好的流动性和粘性，无腐蚀性，不影响检测面状态。
包括打磨工具（用于清理检测面）、标记笔（用于标记缺陷位置）、耦合剂涂抹工具、卷尺（用于测量焊缝尺寸和缺陷位置）等，同时需准备安全防护装备（如安全帽、防滑鞋、安全带），适配高空检测场景。
检测前需对焊缝及周边检测面进行彻底清理，去除焊接飞溅、铁屑、油垢、油漆等杂质，避免影响超声波耦合效果。检测面需打磨平整光滑，表面粗糙度Ra≤25μm，探头移动区宽度需满足检测要求：采用一次反射法扫查时，移动区≥1.25P（P=2KT或2Ttanβ，其中P为跨距、T为母材厚度、K为探头K值、β为探头折射角）；采用直射法时，移动区＞0.75P。对于保留余高的焊缝，若表面有咬边、隆起等缺陷，需适当修磨做圆滑过渡；去除余高的焊缝，需将余高打磨至与母材平齐。
检测前需对超声波探伤仪进行全面校准，确保仪器性能达标：
灵敏度校准：以标准试块上的φ2mm横孔为基准，制作DAC或TCG曲线，确保检测灵敏度不低于评定线灵敏度；
探头参数校准：测定斜探头的入射点、折射角（K值）和声束偏斜角，测定直探头的盲区和远场区分辨力；
仪器线性校准：校验仪器的水平线性和垂直线性，确保误差符合标准要求。
检测人员需提前熟悉塔筒设计图纸、焊接工艺文件，明确焊缝类型、母材厚度、坡口形式、焊接方法等信息，确定检测等级（常规检测多选用B级，严于C级、低于A级）、扫查方式、检测比例（生产阶段通常100%检测，在役阶段可参考GB/T2828-2012进行抽样检测），制定详细的检测方案，明确检测重点区域和注意事项。
根据焊缝类型和检测需求，采用合适的扫查方式，确保检测覆盖整个焊缝区域，核心扫查方式包括：
锯齿扫查：沿焊缝宽度方向移动探头，扫查轨迹呈锯齿状，覆盖焊缝及熔合线两侧区域，确保无检测盲区；
偏置扫查：探头沿焊缝两侧平行移动，通常偏移1/4跨距，用于检测焊缝内部横向缺陷；
曲面补偿扫查：当塔筒曲率较大时，需使用专用楔块或仪器软件进行曲面补偿，避免因曲率影响检测信号；
相控阵扫查：采用扇形扫查（扫描角度40°~70°），无需锯齿扫查，沿焊缝移动探头即可，可实现B扫、S扫、C扫多视图显示，缺陷识别更直观。
扫查过程中，探头移动速度不应大于150mm/s，相邻两次移动间隔需保证至少有探头宽度10%的重叠，避免漏检。
检测过程中，密切观察超声波探伤仪显示屏上的波形信号，根据波形的幅度、位置、形状等特征，识别缺陷类型和大小：
气孔：波形幅度较低，形状不规则，多为分散性信号，反射波宽度较窄；
夹渣：波形幅度中等，形状较宽，信号边缘不清晰，多为连续性或间断性信号；
未熔合/未焊透：波形幅度较高，信号稳定，边缘清晰，多为线性连续信号；
裂纹：波形幅度高、陡直尖锐，信号稳定，随着探头移动，波形幅度变化明显，裂纹长度较长时，底波会明显减弱甚至消失。
对于当量直径≥φ2mm（或标准规定阈值）的缺陷，需详细记录缺陷的位置、深度、长度、幅度等参数，标注缺陷所在焊缝区段和具体方位，拍摄波形图留存，为缺陷评定提供依据。
缺陷评定需严格按照选定的检测标准执行，核心评定依据包括缺陷反射波幅所在区域（Ⅰ区、Ⅱ区、Ⅲ区）、单个缺陷指示长度、多个缺陷累计长度等，验收等级需结合塔筒使用场景和设计要求确定：
一般要求：按ISO 5817或NB/T 47013.3的B级验收，裂纹、未熔合等线性缺陷通常不允许存在；
超标缺陷处理：对于超出验收标准的缺陷，需明确标记位置，通知相关部门进行返修，返修后需重新进行超声检测，直至检测合格；
质量分级：焊缝质量分为Ⅰ、Ⅱ、Ⅲ三级，Ⅰ级最高，需根据缺陷指标确定焊缝质量等级，不合格焊缝不得投入使用或继续运行。
检测完成后，关闭超声波探伤仪电源，清理探头表面的耦合剂，将探头、试块、耦合剂等器材分类整理、妥善存放，避免器材损坏。对仪器进行清洁保养，每月至少开机通电1.5h，给电池充电，防止元件受潮和电池过放电。
对打磨后的检测面进行恢复处理，去除标记痕迹，必要时进行防锈、防腐处理，确保塔筒表面完整性，避免因检测面损坏导致后期腐蚀。
编制详细的超声检测报告，明确检测对象、检测标准、检测设备、检测流程、缺陷情况、评定结果等内容，附上缺陷波形图和标记照片，报告需签字确认，归档留存，为塔筒质量追溯和后续检修提供依据。
检测人员需具备相应的资质证书，熟悉检测标准和操作流程，能准确识别缺陷信号，避免错检、漏检；
高空检测时，需严格遵守安全操作规程，系好安全带，做好防滑、防坠落措施，检测区域设置警示标志，避免无关人员进入；
检测过程中，耦合剂需均匀涂抹，确保探头与检测面良好接触，避免因耦合不良导致信号失真；
对于曲率较大的塔筒部位，需选用适配的小晶片探头和专用楔块，做好曲面补偿，确保检测精度；
检测仪器需定期校准和维护，出现故障时及时联系厂家维修，不得擅自拆卸，确保仪器性能稳定；
在役检测时，需先停机断电，确保检测环境安全，避免机组振动影响检测结果；
缺陷评定需结合标准和实际工况，避免仅凭波形信号盲目判定，必要时可采用射线检测等其他无损检测方法辅助验证。
随着检测技术的发展，相控阵超声检测逐渐应用于风机塔筒焊缝检测，与常规超声检测相比，具有明显优势，具体对比如下：
检测效率：相控阵超声无需锯齿扫查，沿焊缝移动探头即可完成扫查，检测效率远高于常规超声；
检测精度：相控阵超声可通过电子控制实现声束偏转和聚焦，能克服近场区干扰，对薄工件和微小缺陷的检测灵敏度更高，漏检率更低；
缺陷识别：相控阵超声具备B扫、S扫、C扫多视图显示，缺陷位置和形态更直观，便于缺陷当量评定，常规超声仅能通过波形高低分辨缺陷当量；
数据留存：相控阵超声检测数据可长期保存，便于后期追溯和对比分析，常规超声检测数据留存难度较大；
适用场景：常规超声适用于普通检测场景，成本较低；相控阵超声适用于高精度、高效率检测需求，如在役机组疲劳裂纹检测、复杂焊缝检测等。
综上，风机塔筒焊缝超声检测是保障风电机组安全运行的关键环节，需严格遵循相关标准，规范操作流程，合理选用检测设备和方法，精准识别缺陷并妥善处理，确保塔筒焊缝质量符合要求，为风电机组全生命周期安全提供可靠保障。
