一、评估总则

1.1 评估目的

本次技术评估旨在针对屋面网架拟新增荷载（如光伏组件、设备安装、保温层升级等），通过现场检测、理论验算及规范比对，科学判断网架结构在新增荷载作用下的承载安全性、刚度及稳定性，明确结构是否满足新增荷载使用要求，若不满足则提出合理的加固整改建议，为新增荷载施工决策提供专业技术依据，保障网架结构长期安全稳定运行，杜绝因荷载超限引发的结构损伤、坍塌等安全隐患。

1.2 评估范围

本次评估范围涵盖屋面网架整体结构、受力杆件、节点（螺栓球、焊接球）、支座系统及与网架相连的支承结构，重点针对新增荷载作用区域的杆件受力、节点连接及整体变形情况进行全面评估，同时核查原结构设计、施工及使用过程中的相关资料，确保评估覆盖新增荷载影响的全部关键部位。

1.3 评估依据

本次评估严格遵循国家现行规范标准、行业规程及相关技术资料，主要依据包括但不限于：

• 《既有建筑鉴定与加固通用规范》（GB 55021）

• 《建筑结构荷载规范》（GB 50009）

• 《空间网格结构技术规程》（JGJ7—2010）

• 《钢结构设计标准》（GB 50017-2017）

• 《钢结构工程施工质量验收规范》（GB50205-2020）

• 《钢网架螺栓球节点》（JG/T10―2009）

• 《钢网架焊接空心球节点》（JG/T11-2009）

• 屋面网架原设计图纸、施工记录、竣工资料及验收报告

• 新增荷载相关参数（类型、分布、大小、作用方式）及相关设计文件

• 现场检测数据及相关试验报告

二、工程概况

2.1 原有屋面网架概况

明确屋面网架的建设年代、结构形式（如交叉桁架体系、三角锥体系等）、跨度、网格尺寸、网架高度、支承方式（周边支承、点支承等），以及杆件材质、截面尺寸、节点类型（螺栓球节点、焊接球节点）、支座类型等核心参数；简述网架的设计使用年限、原设计荷载标准值（恒载、活载、风荷载、雪荷载等），核查原结构是否存在改造、维修、损伤等历史记录，梳理结构当前使用状态。

2.2 新增荷载概况

详细说明新增荷载的类型（如光伏组件及支架、新增设备、保温防水升级层、检修荷载等）、分布范围（整体均匀分布、局部集中分布）、荷载标准值及组合值，明确新增荷载的作用方式（永久荷载、可变荷载）；若为光伏系统，需明确光伏组件重量（通常约0.11–0.15kN/m²）、支架及导轨重量（通常约0.05–0.10kN/m²），并说明新增荷载的施工方案及施工时序，分析新增荷载对网架结构的受力影响范围及程度。

三、现场检测与数据采集

为确保评估结果的准确性，结合网架结构特点，采用无损检测与现场实测相结合的方式，对网架结构进行全面检测，重点采集结构当前状态参数及受力相关数据，具体检测内容如下：

3.1 结构几何参数检测

采用电子经纬仪、卷尺、激光测距仪等专业工具，现场实测网架的跨度、网格尺寸、网架高度、杆件长度及截面尺寸，核查实际尺寸与原设计图纸的偏差，重点检测受力关键杆件的截面尺寸是否满足设计要求；同时测量网架结构的整体垂直度和整体平面弯曲偏差，核查是否符合规范允许值要求；对支座位置、标高及约束状态进行检测，确认支座无偏移、无损坏、约束有效。

3.2 杆件与节点检测

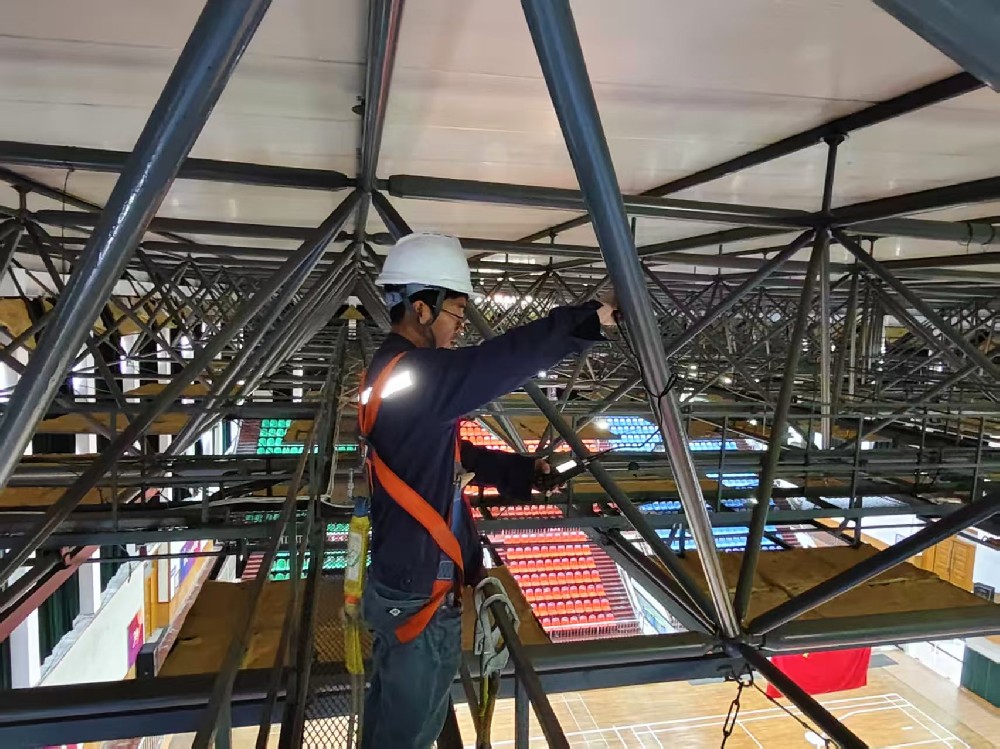

采用超声波检测、外观检查等无损检测方法，对网架杆件进行全面检测，核查杆件是否存在锈蚀、弯曲、变形、裂纹等损伤，重点检测受力较大的腹杆、上弦杆及下弦杆；对节点连接质量进行检测，螺栓球节点需核查螺栓紧固度、螺栓材质及损伤情况，焊接球节点需检测焊缝质量，排查焊缝裂纹、未焊透等缺陷，确保节点连接可靠，符合《钢结构工程施工质量验收规范》要求；对于建筑结构安全等级为一级或跨度≥40m的钢网架，需核查节点承载力试验报告。

3.3 结构性能实测

对网架结构进行挠度测量，重点测量新增荷载作用区域及跨中部位的挠度值，与原设计挠度允许值进行对比，核查结构当前刚度是否满足要求；采用应变传感器、位移传感器等设备，对关键杆件及节点进行应力、位移监测，采集结构在自重及现有荷载作用下的受力数据，为后续承载力验算提供实测依据；同时检测屋面防水、保温构造是否符合设计要求，重点核查变形缝、屋脊、檐口等部位的连接构造，确保无渗漏、无结构隐患。

3.4 检测结果整理与分析

对现场检测采集的所有数据进行整理、核对，剔除异常数据，形成检测数据表；对比原设计参数与现场实测参数的差异，分析差异产生的原因（如施工偏差、使用过程中的损伤、材料老化等）；针对检测发现的结构损伤、尺寸偏差、节点缺陷等问题，分析其对网架承载能力的影响程度，明确检测结论，为后续承载力验算及评估提供基础数据支撑。

四、承载能力验算

基于现场检测结果及原结构设计资料，采用空间桁架位移法（铰接杆系有限元法），结合专业结构计算软件，建立屋面网架结构计算模型，对新增荷载作用下的网架承载能力进行全面验算，重点验算杆件强度、节点承载力、结构刚度及整体稳定性，确保验算过程符合规范要求。

4.1 荷载组合与取值

根据《建筑结构荷载规范》（GB 50009）及相关规范要求，结合新增荷载特点，确定本次验算的荷载组合，主要包括：

• 基本组合：原结构恒载 + 新增永久荷载 + 活载 + 风荷载 + 雪荷载

• 偶然组合：原结构恒载 + 新增永久荷载 + 活载 + 地震作用（按GB 50011规范要求取值）

荷载取值严格按照原设计文件、新增荷载参数及现场检测数据确定，确保荷载取值的准确性和合理性；对于风荷载，结合结构体型及当地基本风压，合理选取体型系数；对于雪荷载，按当地规范标准取值，确保荷载组合覆盖所有不利工况。

4.2 杆件强度验算

基于建立的结构计算模型，计算新增荷载作用下各杆件的轴力、弯矩、剪力等内力值，结合杆件截面尺寸、材质强度及现场检测结果，验算杆件的强度、稳定承载力（包括整体稳定和局部稳定），核查杆件是否存在超限情况；重点验算新增荷载作用区域的受力杆件，确保杆件强度满足《空间网格结构技术规程》及《钢结构设计标准》要求，应力比控制在规范允许范围内（通常不大于1.0）。

4.3 节点承载力验算

针对网架节点（螺栓球、焊接球），结合节点类型、连接方式及现场检测结果，验算节点的承载力，包括节点的抗压、抗拉、抗剪承载力，核查节点是否存在承载力不足的情况；对于螺栓球节点，验算螺栓的抗拔、抗剪强度及球节点的抗压强度；对于焊接球节点，验算焊缝的承载能力，确保节点连接可靠，无破坏风险，符合相关规范及节点技术标准要求。

4.4 结构刚度与变形验算

验算新增荷载作用下网架结构的挠度值，重点验算跨中部位及新增荷载集中区域的挠度，与规范允许挠度值进行对比，确保结构挠度不超过允许限值；同时验算结构的整体刚度，分析结构在新增荷载作用下的变形特性，核查是否存在过度变形导致的结构损伤或使用功能影响，确保结构刚度满足使用要求。

4.5 整体稳定性验算

对屋面网架整体结构进行稳定性验算，结合支承方式、结构形式及荷载组合，分析结构在新增荷载作用下是否存在整体失稳风险；验算网架结构的几何不变性，确保结构满足必要约束数量及合理约束布置要求（W = 3J - B - S ≤ 0，其中B为杆件数、S为支座约束链杆数、J为节点数，且S≥6）；同时核查支座系统的稳定性，确保支座能够有效传递荷载，无滑移、倾覆风险。

五、评估结论

结合现场检测结果、承载力验算数据及相关规范要求，对屋面网架新增荷载承载能力进行综合评估，形成明确的评估结论，主要分为以下三种情况：

5.1 合格结论

若现场检测未发现结构存在明显损伤、尺寸偏差符合规范要求，承载力验算结果显示，杆件强度、节点承载力、结构刚度及整体稳定性均满足新增荷载作用下的规范要求，挠度值未超过允许限值，且结构应力比控制在合理范围内，则评估结论为：屋面网架结构在新增荷载作用下，承载能力满足安全使用要求，可按照既定方案进行新增荷载施工，施工过程中需严格遵循施工规范，做好质量控制。

5.2 整改后合格结论

若现场检测发现结构存在轻微损伤（如局部杆件锈蚀、节点松动），或承载力验算显示部分杆件、节点承载力接近限值，结构挠度接近允许值，但通过简单整改（如除锈、紧固螺栓、局部加固）后，可满足新增荷载承载要求，则评估结论为：屋面网架结构需进行针对性整改，整改完成并经复核合格后，可进行新增荷载施工；明确整改部位、整改方案及复核要求，确保整改后结构安全。

5.3 不合格结论

若现场检测发现结构存在严重损伤（如杆件断裂、节点损坏、支座失效），或承载力验算显示杆件强度、节点承载力、结构刚度及整体稳定性无法满足新增荷载作用要求，且无法通过简单整改达到安全标准，则评估结论为：屋面网架结构在新增荷载作用下，承载能力不满足安全使用要求，禁止进行新增荷载施工；需重新优化新增荷载方案（如采用轻量化荷载、减少荷载量），或对网架结构进行全面加固，加固完成后需重新进行承载能力评估，合格后方可实施。

六、加固整改建议（若有）

针对评估过程中发现的结构问题及承载力不足情况，结合网架结构特点、新增荷载需求及现场施工条件，提出科学、合理、经济的加固整改建议，确保加固后结构能够满足新增荷载承载要求，具体建议如下：

6.1 杆件加固

对于强度不足或存在锈蚀、变形的杆件，可采用增大截面法（杆件外包钢板或型钢焊接）、粘贴钢板/碳纤维（CFRP）法进行加固，优先选用粘贴碳纤维法，其具有施工便捷、不中断生产、加固效果好等优点；对于严重损坏、无法修复的杆件，应进行更换，更换后的杆件材质、截面尺寸需与原设计一致，或经计算确定满足承载要求。

6.2 节点加固

对于螺栓球节点，若存在螺栓松动、损坏情况，需及时紧固或更换螺栓，确保螺栓连接可靠；对于焊接球节点，若焊缝存在缺陷，需进行补焊处理，补焊质量需符合规范要求；必要时可对节点进行外包加固，增强节点承载能力。

6.3 支座加固

若支座存在偏移、损坏或约束失效情况，需调整支座位置、更换损坏支座，增强支座的承载能力和约束效果；对于承载力不足的支座，可增设支座垫板、加固支座基础，确保支座能够有效传递荷载，避免出现滑移、倾覆等问题。

6.4 荷载优化建议

若网架承载能力与新增荷载差距较大，可建议优化新增荷载方案，如选用轻质光伏组件（整体荷载控制在0.15kN/m²以内）、采用非穿透或低荷载支架，减少新增荷载总量；合理调整新增荷载分布，避免局部荷载集中，降低结构受力压力；对于非必要的新增荷载，建议取消或减少，确保结构安全。

6.5 施工与维护建议

新增荷载施工过程中，需严格遵循施工规范，避免施工荷载过大、施工操作不当对网架结构造成损伤；施工完成后，需对网架结构进行全面检查和复核，确保结构无损伤、节点连接可靠；定期对网架结构进行维护保养，包括除锈、防腐、紧固螺栓、监测结构变形等，建立维护档案，及时发现并处理结构存在的问题，延长结构使用寿命。

七、评估总结

本次屋面网架新增荷载承载能力技术评估，通过现场检测、理论验算及规范比对，全面分析了新增荷载作用下网架结构的承载安全性、刚度及稳定性，明确了结构是否满足新增荷载使用要求，提出了针对性的加固整改建议（若有）。本次评估严格遵循国家现行规范标准，检测数据真实可靠，验算过程科学合理，评估结论客观公正，可作为新增荷载施工决策、加固整改的专业技术依据。

后续新增荷载施工及加固整改工作，需严格按照本次评估结论及相关规范要求执行，加强施工质量控制和现场安全管理，施工完成后需进行复核验收，确保屋面网架结构长期安全稳定运行。同时，建议定期对网架结构进行安全监测，及时掌握结构受力状态，防范安全风险。
