一、前言

交通栈桥作为水陆交通衔接、货物转运及人员通行的重要基础设施，其排架结构作为核心承重体系，直接决定栈桥的承载能力、稳定性及使用寿命。排架结构主要由桩柱、横梁、纵梁及连接件组成，长期服役于露天、潮湿甚至腐蚀环境，易受荷载反复作用、环境侵蚀、材料老化及施工遗留问题影响，出现构件损伤、连接松动、承载力下降等隐患，严重时可能引发结构失稳，威胁通行安全。

本次检测评估以保障交通栈桥安全运营为核心目标，通过现场勘查、无损检测、数据验算等手段，全面排查排架结构的病害及隐患，分析结构技术状况，评估其承载能力及使用安全性，提出科学合理的整改及养护建议，为栈桥的后续运营、维护及加固提供技术依据，确保其满足设计及使用要求，保障人员、设备通行安全。

二、检测依据与标准

本次检测评估严格遵循国家、行业相关法律法规、设计规范及检测标准，确保检测过程规范、数据准确、评估科学，主要依据如下：

1. 法律法规：《中华人民共和国安全生产法》《中华人民共和国道路交通安全法》《建设工程质量管理条例》；

2. 设计规范：《公路桥涵设计通用规范》（JTG D60-2015）、《港口工程桩基规范》（JTS 167-4-2012）、《钢结构设计标准》（GB 50017-2017）；

3. 检测与评定标准：《公路桥梁技术状况评定标准》（JTG/T H21-2011）、《钢结构工程施工质量验收标准》（GB 50205-2020）、《混凝土结构检测技术标准》（GB/T 50784-2013）；

4. 其他依据：交通栈桥原设计图纸、竣工资料、以往检测报告、委托单位提供的相关技术文件及现场实际勘察情况。

三、工程概况

3.1 栈桥基本信息

本次检测的交通栈桥位于[具体地理位置]，始建于[始建年份]，建成通车（投入使用）于[通车/使用年份]，设计使用年限[X]年，主要用途为[货物转运/人员通行/车辆通行等]。栈桥全长[X]m，桥面宽度[X]m，排架结构间距[X]m，共设置排架[X]榀，每榀排架由[X]根桩柱、[X]道横梁及[X]道纵梁组成，排架基础采用[钢管桩/钢筋混凝土桩]基础，桩柱材质为[Q355B型钢/钢筋混凝土]，横梁、纵梁材质为[型钢/钢筋混凝土]，设计荷载等级为[汽车-XX级/人群XXkN/m²/设备荷载XXkN]，设计洪水频率[X]，通航等级（如有）[X]。

3.2 建设与运营现状

该栈桥由[设计单位]设计、[施工单位]施工，建成后经历[X]次维修、加固改造（如有），改造内容主要为[构件更换/防腐处理/基础加固等]。目前栈桥日常运营荷载主要为[具体荷载类型，如轻型货车、作业人员、转运设备等]，日均通行量[X]次，运营过程中无重大安全事故记录。但由于长期暴露在[潮湿/盐雾/工业粉尘等]环境中，且受荷载反复作用，部分排架构件已出现不同程度的损伤迹象，需通过系统检测评估明确结构现状。

四、检测内容与方法

本次检测采用“现场外观勘查+无损检测+几何参数测量+承载力验算”相结合的方式，全面覆盖排架结构的桩柱、横梁、纵梁、连接件及基础等核心构件，重点检测构件损伤、连接状态、材料性能及结构变形等指标，具体检测内容及方法如下：

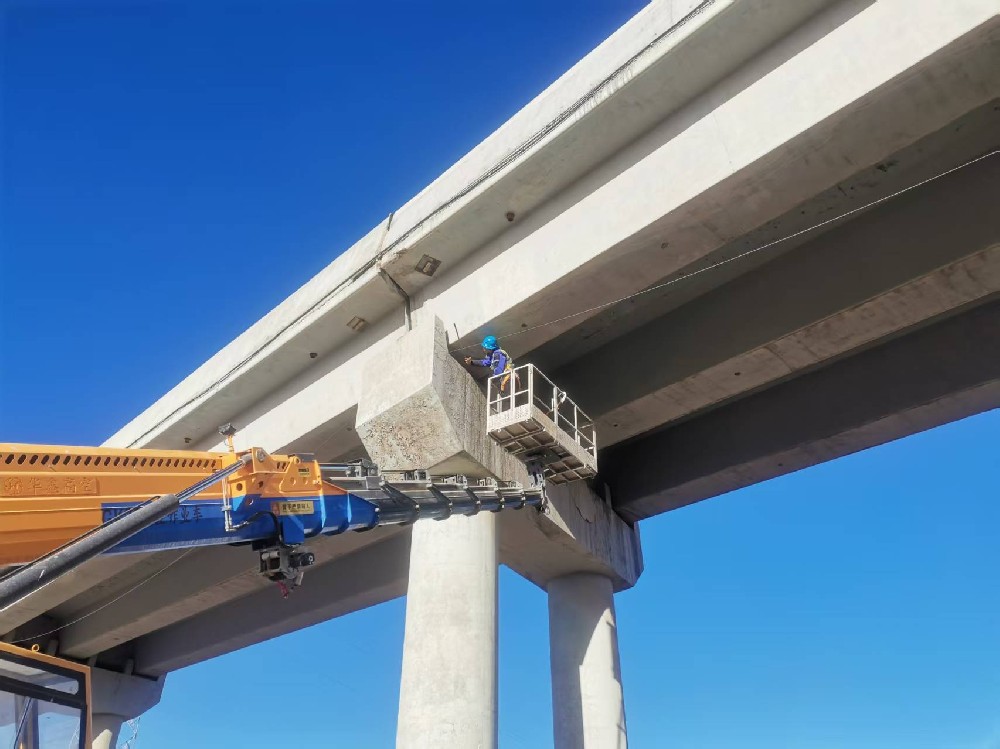

4.1 外观勘查

外观勘查采用目测结合辅助工具（望远镜、检查梯、卷尺等）的方式，对每榀排架的所有构件进行全面检查，重点排查以下内容，并详细记录病害位置、类型、范围及程度，拍摄病害照片留存：

1. 桩柱：检查桩柱表面是否存在裂缝、剥落、锈蚀、凹陷、变形等病害，重点检查桩顶、桩底及水位变动区（如有）的损伤情况，记录裂缝长度、宽度、走向，锈蚀面积及深度，变形偏移量等；

2. 横梁、纵梁：检查构件表面是否存在裂缝、弯曲变形、局部破损、锈蚀等，检查构件连接处是否存在脱焊、螺栓松动、连接件缺失等情况，测量构件弯曲矢高、扭曲量等；

3. 连接件：检查螺栓、焊缝、销钉等连接件的完整性，螺栓是否松动、缺失、锈蚀，焊缝是否存在气孔、夹渣、未焊透、裂缝等缺陷，销钉是否齐全、牢固，开口销是否安装到位；

4. 基础及周边环境：检查排架基础是否存在沉降、倾斜，周边土体是否存在冲刷、塌陷，栈桥周边是否存在影响结构安全的障碍物、荷载等。

4.2 无损检测

针对外观勘查中发现的疑似损伤及核心承重构件，采用专业检测仪器进行无损检测，确保检测结果的准确性，具体检测项目及方法如下：

1. 混凝土构件（如有）：采用回弹法检测混凝土强度，采用钢筋锈蚀电位检测仪检测钢筋锈蚀情况，采用钢筋保护层测定仪检测钢筋保护层厚度，采用裂缝宽度仪测量裂缝宽度，对疑似深层裂缝采用超声波检测仪检测裂缝深度；

2. 钢结构构件（如有）：采用超声波检测（UT）、渗透检测（PT）检查焊缝内部及表面缺陷，采用锈蚀测厚仪检测构件锈蚀深度，采用涂层测厚仪检测防腐涂层厚度及完整性；

3. 桩基础：采用低应变反射波法检测桩身完整性，排查桩身是否存在断桩、缩颈、夹泥等缺陷，对重要桩基础采用超声波透射法进一步验证。

无损检测过程中，严格按照相关标准规范确定检测数量及布点原则，确保测点分布均匀、具有代表性，检测仪器均经过校准，保证检测数据的可靠性。

4.3 几何参数测量

采用全站仪、水准仪、钢卷尺、靠尺等仪器，对排架结构的关键几何参数进行测量，与设计值进行对比，排查结构变形及安装偏差，具体测量内容如下：

1. 桩柱：测量桩柱垂直度（允许偏差≤1/100）、桩顶标高（允许偏差≤±50mm）、桩身截面尺寸（管径偏差±5mm，壁厚偏差±0.5mm）；

2. 横梁、纵梁：测量构件长度、截面尺寸、安装标高，测量横梁、纵梁的弯曲矢高（允许偏差≤L/1000，L为构件跨度）、扭曲量（允许偏差≤h/250，h为构件高度）；

3. 排架整体：测量排架间距、排架轴线偏差（允许偏差≤10mm），测量桥面高程及平整度，排查排架整体倾斜情况。

4.4 承载力验算

结合现场检测数据、原设计图纸及相关规范，采用专业结构计算软件，对排架结构的承载能力进行验算。验算内容包括桩柱承载力、横梁及纵梁抗弯、抗剪承载力，排架整体稳定性及基础承载力，考虑日常运营荷载、风荷载、水荷载（如有）等作用，对比设计值与验算结果，评估结构承载能力是否满足使用要求。同时，结合构件损伤情况，对存在病害的构件进行承载力折减验算，判断其是否仍能正常服役。

五、检测数据与结果

本次检测严格按照上述检测内容及方法开展工作，对检测数据进行整理、复核，确保数据客观、准确、完整，具体检测结果如下：

5.1 外观勘查结果

经现场外观勘查，本次检测的[X]榀排架结构中，共有[X]榀排架存在不同程度的病害，主要病害类型及分布如下：

1. 桩柱：共发现[X]根桩柱存在锈蚀，其中[X]根桩柱锈蚀深度≤0.5mm（轻微锈蚀），[X]根桩柱锈蚀深度＞0.5mm（中度锈蚀），主要集中在桩顶及水位变动区；[X]根桩柱表面存在裂缝，裂缝宽度在0.1-0.3mm之间，无贯穿性裂缝；[X]根桩柱存在轻微倾斜，倾斜量未超过规范允许值；

2. 横梁、纵梁：[X]道横梁存在轻微弯曲变形，弯曲矢高未超过规范允许值；[X]道纵梁表面存在局部剥落、锈蚀，[X]处横梁与桩柱连接处焊缝存在轻微咬边（深度≤0.5mm）；

3. 连接件：共发现[X]个螺栓松动、[X]个螺栓缺失，[X]处焊缝存在气孔（单个气孔面积≤5mm²），[X]个销钉开口销脱落；

4. 基础及周边环境：[X]处排架基础周边土体存在轻微冲刷，无明显沉降及塌陷，栈桥周边无影响结构安全的障碍物及违规荷载。

5.2 无损检测结果

1. 混凝土构件（如有）：检测的[X]个混凝土构件中，混凝土强度平均值为[X]MPa，满足设计要求（设计强度[X]MPa）；钢筋保护层厚度平均值为[X]mm，符合设计规范要求；[X]处钢筋锈蚀电位异常，提示存在轻微锈蚀隐患；裂缝深度检测显示，所有裂缝均为表面裂缝，深度≤50mm，无深层及贯穿性裂缝；

2. 钢结构构件（如有）：焊缝检测共抽查[X]处焊缝，其中[X]处焊缝存在轻微缺陷（气孔、夹渣），无未焊透、贯穿性裂缝等严重缺陷，缺陷数量及程度均满足规范要求；构件锈蚀深度检测显示，中度锈蚀构件的锈蚀深度最大为[X]mm，未超过构件壁厚的10%；防腐涂层厚度平均值为[X]μm，部分区域涂层破损，需重新涂刷；

3. 桩基础：低应变反射波法检测[X]根桩柱，均为Ⅰ类桩，桩身完整性良好，无断桩、缩颈、夹泥等缺陷。

5.3 几何参数测量结果

经测量，排架结构关键几何参数与设计值对比情况如下：

1. 桩柱：垂直度偏差均≤1/100，桩顶标高偏差在±30mm范围内，桩身截面尺寸偏差符合规范要求；

2. 横梁、纵梁：构件长度、截面尺寸与设计值偏差≤1%，弯曲矢高、扭曲量均未超过规范允许值；

3. 排架整体：排架间距偏差≤50mm，排架轴线偏差≤8mm，桥面高程及平整度符合使用要求，无明显整体倾斜。

5.4 承载力验算结果

结合现场检测数据及设计资料，对排架结构承载能力进行验算，结果如下：

1. 桩柱承载力：单桩最大承载力验算值为[X]kN，大于设计承载力[X]kN，满足设计要求；中度锈蚀桩柱经承载力折减后，承载力仍满足使用要求；

2. 横梁、纵梁：抗弯、抗剪承载力验算值均大于设计值，弯曲变形、挠度均在规范允许范围内，满足承载及使用要求；

3. 排架整体稳定性：排架整体抗倾覆、抗滑移验算均满足规范要求，无整体失稳隐患；

4. 基础承载力：基础沉降量验算值≤[X]mm，符合规范要求，无不均匀沉降隐患。

六、结构技术状况评估与分析

6.1 评估方法

本次评估采用评分法，结合《公路桥梁技术状况评定标准》及相关规范，按排架构件（桩柱、横梁、纵梁、连接件）、排架整体、基础三个层次，分别对构件技术状况进行分项评分，再综合评定排架结构整体技术状况等级。技术状况等级分为五个等级：一类（完好）、二类（基本完好）、三类（轻微破损）、四类（中度破损）、五类（严重破损）。

6.2 分项评估结果

1. 桩柱：整体技术状况等级为二类，大部分桩柱完好，少数桩柱存在轻微至中度锈蚀及表面裂缝，未影响桩柱承载能力；

2. 横梁、纵梁：整体技术状况等级为二类，构件基本完好，存在轻微弯曲变形、局部锈蚀及焊缝轻微缺陷，不影响构件正常受力；

3. 连接件：整体技术状况等级为三类，存在螺栓松动、缺失、焊缝轻微缺陷及销钉开口销脱落等问题，需及时整改，否则可能影响构件连接可靠性；

4. 基础：整体技术状况等级为二类，基础完好，无沉降、倾斜及冲刷严重等问题，满足承载要求。

6.3 整体评估结果

综合各分项评估结果，本次检测的交通栈桥排架结构整体技术状况等级为二类（基本完好）。结构整体承载能力满足设计及使用要求，无重大安全隐患，但存在部分构件锈蚀、连接件松动缺失、焊缝轻微缺陷等问题，若不及时处理，长期发展可能导致构件损伤加剧，影响结构耐久性及安全性。

6.4 病害成因分析

结合检测结果及现场环境，对排架结构存在的病害成因分析如下：

1. 锈蚀病害：主要由于栈桥长期暴露在潮湿、盐雾（如有）环境中，钢结构构件防腐涂层破损后未及时修补，混凝土构件保护层破损后钢筋暴露，导致钢材及钢筋发生氧化锈蚀；

2. 连接件问题：螺栓松动、缺失及焊缝缺陷主要由于施工过程中螺栓紧固不到位、焊缝施工质量控制不严，以及长期运营过程中荷载反复作用、振动导致螺栓松动，焊缝疲劳损伤；

3. 构件变形、裂缝：轻微弯曲变形主要由于荷载反复作用导致构件疲劳变形，表面裂缝主要由于材料收缩、温度变化及荷载作用产生的局部应力集中导致；

4. 基础冲刷：主要由于周边水流冲刷，未及时采取防护措施，导致基础周边土体流失。

七、结论与建议

7.1 结论

1. 本次检测的交通栈桥排架结构整体技术状况等级为二类（基本完好），整体承载能力、稳定性及基础承载力均满足设计及日常运营要求，无重大安全隐患，可继续正常运营；

2. 排架结构存在的主要问题为：部分桩柱、横梁、纵梁轻微至中度锈蚀，部分连接件（螺栓、焊缝、销钉）存在松动、缺失、轻微缺陷，少数构件存在轻微弯曲变形及表面裂缝，基础周边存在轻微冲刷；

3. 上述病害均为轻微至中度，未影响结构核心承载能力，但长期发展会降低结构耐久性及可靠性，需及时采取整改措施；

4. 排架结构几何参数基本符合设计要求，桩身完整性良好，无断桩、缩颈等严重缺陷，整体变形在规范允许范围内。

7.2 整改建议

针对本次检测发现的病害及问题，结合结构技术状况评估结果，提出以下整改建议，确保栈桥排架结构安全、稳定、长期运营：

1. 锈蚀处理：对存在锈蚀的桩柱、横梁、纵梁进行除锈处理，轻微锈蚀采用手工除锈，中度锈蚀采用机械除锈，除锈后及时涂刷防腐涂层（底漆+面漆），确保涂层厚度符合规范要求，重点处理桩顶、水位变动区及构件连接处等易锈蚀部位；混凝土构件表面剥落、露筋处，剔除疏松混凝土，清理干净后采用同强度等级修补砂浆修补，修补后涂刷防腐涂层，防止钢筋进一步锈蚀；

2. 连接件整改：对松动的螺栓进行紧固，缺失的螺栓及时更换，确保螺栓型号、规格与设计一致，紧固扭矩符合要求（如M20螺栓扭矩≥150N·m）；对存在缺陷的焊缝进行补焊处理，补焊后采用无损检测复核，确保焊缝质量符合二级焊缝要求；对脱落的销钉开口销及时补充安装，确保销钉牢固；

3. 构件变形及裂缝处理：对轻微弯曲变形的横梁、纵梁采用火焰矫正或机械矫正方式调整，矫正后构件尺寸符合设计要求；对表面裂缝采用环氧砂浆封闭处理，定期观察裂缝发展情况，若裂缝宽度持续增大，需进一步采取加固措施；

4. 基础防护：对基础周边存在冲刷的区域，采取抛石防护、浇筑护脚等措施，防止土体进一步流失，定期检查基础沉降、倾斜情况，发现异常及时处理；

5. 日常养护：建立完善的日常养护管理制度，定期对排架结构进行巡检（建议每月至少1次），重点检查构件锈蚀、连接件状态、裂缝发展及基础冲刷情况，及时处理新增病害；每半年对防腐涂层进行一次检查，破损部位及时修补；每年进行一次全面检测，评估结构技术状况，调整养护策略；

6. 荷载控制：严格控制栈桥运营荷载，严禁超载车辆、设备通行，同方向车辆间距不小于12米，避免一跨内同时布置多辆重车，防止荷载过大导致构件损伤加剧；

7. 环境防护：若栈桥处于盐雾、工业粉尘等腐蚀性环境，定期对构件进行清洗，减少腐蚀介质附着，延长结构使用寿命；对栈桥周边的振动源（如有）进行排查，避免振动导致构件连接松动及疲劳损伤。

八、附件

1. 交通栈桥原设计图纸、竣工资料；

2. 现场检测照片（病害照片、检测过程照片）；

3. 无损检测原始数据及报告；

4. 承载力验算计算书；

5. 检测人员资质证明。
