道路地下空洞隐患无损检测

道路地下空洞是城市道路运行中的重大安全隐患，多由地下管线渗漏、雨水冲刷、土体沉降、施工扰动等因素引发，具有隐蔽性强、发展速度快、危害程度高的特点，易导致路面塌陷，危及行人和车辆安全，造成重大财产损失与社会影响。无损检测技术作为排查此类隐患的核心手段，可在不破坏道路结构、不影响交通通行的前提下，精准识别地下空洞的位置、规模、形态及发育状况，为隐患排查、风险评估和治理修复提供科学依据，是实现道路安全“早发现、早预警、早处置”的关键支撑。

一、无损检测核心技术及应用要点

目前道路地下空洞无损检测以地球物理方法为主，结合智能化数据处理技术，形成了多方法协同互补的检测体系，不同技术适用于不同探测场景、深度及空洞类型，核心技术如下：

（一）探地雷达法（GPR）—— 主流核心检测技术

作为应用最广泛的无损检测方法，相当于给道路做“地下CT”，核心原理是通过阵列天线向地下发射高频电磁波，利用电磁波在不同介质（土体、岩石、空洞、管线）中的反射特性差异，接收反射信号并经计算机处理，生成地下三维图像，进而识别空洞隐患。该技术分为二维和三维两种类型，其中三维探地雷达凭借高密度立体电磁波数据采集优势，能提供更全面的地下结构信息，图像解译更简单、定位更精准，已成为当前主流检测设备。

三维探地雷达系统由供电单元、测量轮、全站仪、GPS定位装置、数据采集计算机及天线阵列等组成，可实现精准定位与高效数据采集，其数据主要以AGScan（一维道信号）、BGScan（二维剖面图像）、CGScan（深度切片图像）三种形式呈现。其中，BGScan剖面图像中，空洞病害表现为半双曲线特征，其显示深度受空洞与测线位置关系影响；CGScan深度切片图像更易呈现空洞形态，尤其对圆形空洞识别效果突出，且空洞形态会随时间深度增加逐渐显现，二者结合可避免单维度图像解译导致的误判。

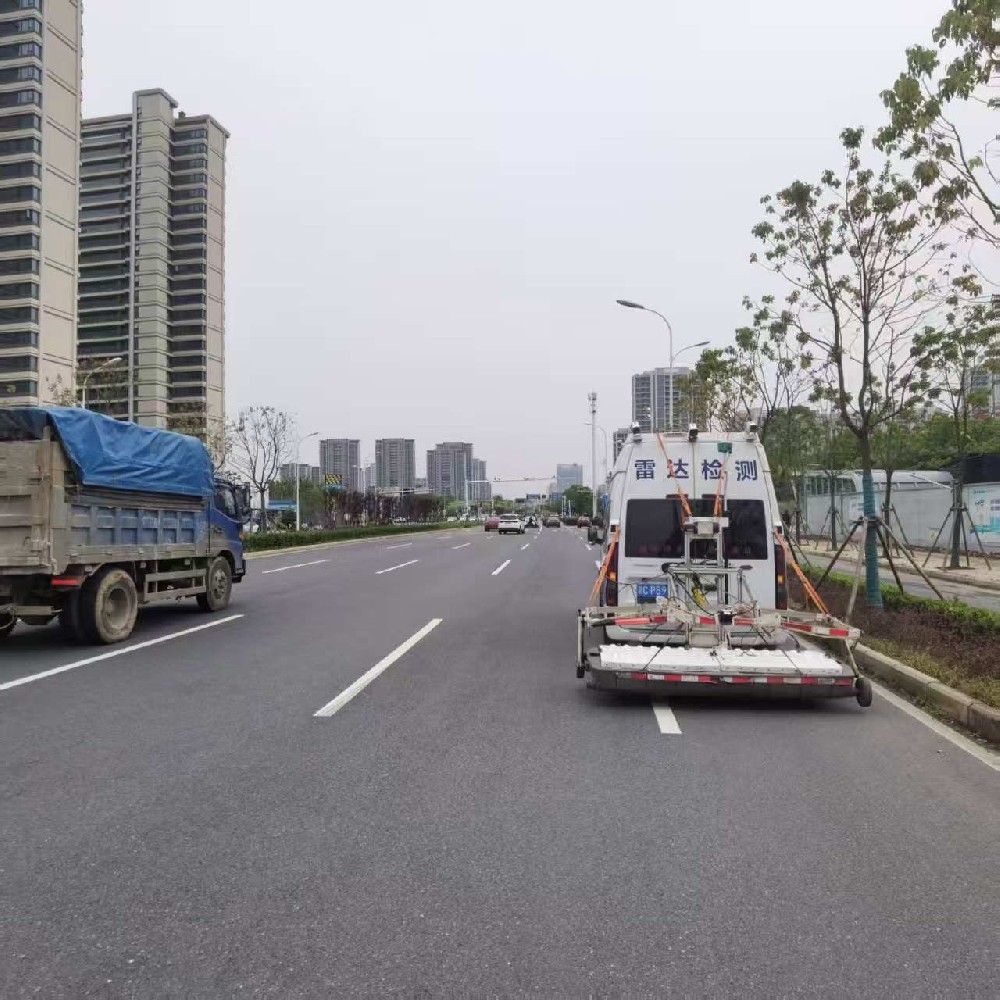

应用要点：车载式设备适用于城市主干道、快速路等大面积连续检测，一天可完成数十公里检测；便携式、手推式设备适用于人行道、小巷等车辆难以到达的区域；探测深度主要覆盖0-5米的道路关键区域，精度可达毫米级，能精准锁定空洞的位置、深度及大致规模。实际应用中，可通过GPRMax正演模拟软件构建不同形态（球体、立方体、三角棱柱、不规则几何体）的空洞模型，分析反射特性规律，提升图像解译精度，南昌某城市道路检测项目已通过该方法实现空洞病害的精准识别与开挖验证。

（二）声波透射法—— 深层空洞探测能手

针对5米以上的深层地下空洞检测，声波透射法可发挥显著优势，其核心原理是在路面布置多个声波发射与接收探头，向地下发射低频声波，利用声波在不同介质中的传播速度和衰减程度差异判断空洞位置——声波在密实土体中传播速度快、衰减慢，遇到空洞时传播速度显著降低、信号衰减加剧，通过分析声波参数可精准定位深层空洞的范围。

应用要点：适用于桥梁周边、地下隧道上方等深层隐患区域，检测过程中需保证探头布置均匀，避免周边噪声干扰，确保声波信号传输稳定，常与其他浅层检测方法配合使用，实现全深度覆盖检测。

（三）高密度电阻率法—— 含水空洞专属检测技术

针对地下管道渗漏形成的含水空洞，该方法识别率极高，核心原理是利用地下介质的导电性能差异，通过在路面布置一系列电极，测量不同点位之间的电阻率，经专业软件绘制地下电阻率分布图像，其中电阻率异常偏高的区域，大概率为含水空洞或空气空洞，同时可追溯空洞形成的水源问题。

应用要点：布极方式需根据检测区域范围和地形条件选择，常用温纳排列、偶极-偶极排列等形式，数据采集时需保证供电电流稳定、测量电压精度达标，采集后需对数据进行去噪、电极位置校正等预处理，提升检测准确性，适用于地下管线密集、易发生渗漏的区域。

（四）激光扫描+三维建模法—— 隐患初筛先锋

在大规模检测前期，该方法可实现高效初筛，降低检测成本，核心原理是通过高精度激光扫描捕捉路面微小沉降、变形、裂缝等细节，结合历史路面数据构建三维模型，对比不同时期的模型差异，快速锁定路面异常变化区域——这些区域往往是地下空洞的“表面信号”，再针对疑似区域开展精准检测，避免盲目排查。

应用要点：适用于城市道路大面积普查，可快速划分重点检测区域，为后续精准检测提供方向，搭配智能分析系统可提升异常识别效率，减少人工干预。

（五）钻孔验证法—— 检测结果终极确认手段

作为保障检测结果准确的“最后一道防线”，钻孔验证法虽属于破坏性检测，但仅在疑似空洞点位少量使用，不影响道路整体结构。核心原理是在疑似区域钻取小孔，通过取出地下岩芯样本直接观察，或伸入内窥镜拍摄地下情况，100%确认空洞是否存在、实际形态及内部填充情况，为后续修复方案制定提供最直接、准确的依据。

二、无损检测实施规范与流程

道路地下空洞无损检测需遵循“科学规划、规范操作、精准解读、严格验证”的原则，结合相关行业标准，分阶段有序实施，具体流程如下：

（一）前期准备阶段

1.  资料搜集：收集检测区域的道路竣工资料、地形图、工程地质及水文地质资料、地下管线资料、既有病害探测及修复资料，全面掌握区域地质条件、地下设施分布及历史病害情况，为检测方案设计提供依据。

2.  现场踏勘：核实收集资料的完备性与可用性，了解现场工作环境、干扰源分布（如地下管线、周边建筑），评估作业风险，确定检测设备的适配性。

3.  方案设计：明确检测目的、范围及精度要求，结合场地物性特征、探测深度及空洞类型，选择合适的检测方法或方法组合，确定测线布置、设备参数、作业流程及安全防护措施，必要时开展有效性试验，优化探测参数。根据相关标准，检测范围应覆盖城市规划区内所有道路，重点关注交通繁忙、管线密集、历史病害频发及地质条件复杂区域。

（二）现场检测阶段

1.  设备调试：检测前对所有设备进行校准与调试，包括探地雷达天线、声波探头、电阻率电极、激光扫描仪等，确保设备性能稳定，数据采集精度满足要求。

2.  规范作业：按照检测方案布置测线，控制检测速度、扫描间距等参数，避免交通干扰和设备故障影响数据质量；对人行道、边角地带等特殊区域，采用便携式设备补充检测，确保检测全覆盖。为减少对市民出行的影响，可选择夜间22时至次日凌晨5时等交通低谷时段，采用分段封闭式检测方式，并设置警示标志引导车辆通行。

3.  数据记录：同步记录检测数据、现场环境、设备参数及异常情况，建立完整的检测台账，确保数据可追溯，为后续数据处理和分析提供支撑。

（三）数据处理与分析阶段

1.  数据预处理：对采集的原始数据进行去噪、校正、拼接等处理，去除干扰信号，提升数据清晰度，如探地雷达数据需修正电磁波传播速度，电阻率数据需去除电极接触不良导致的异常值。

2.  图像解译与分析：利用专业软件对处理后的数据进行解译，结合前期资料和现场情况，识别地下空洞的位置、埋深、尺寸、形态及发育程度，区分空洞与地下管线、疏松体、富水体等其他异常体，避免误判。例如，三维探地雷达数据需结合BGScan剖面图像和CGScan深度切片图像进行综合解读，提升空洞形态辨识精度；可采用YOLOv7算法、RelationNet小样本学习框架等智能化技术，强化空洞信号特征，提升识别效率和准确性。

3.  风险分级：根据空洞的大小、埋深、周边交通流量及对道路结构稳定性的影响，结合地方标准，将空洞风险划分为高、中、低三个等级，为后续处置提供优先级依据——高风险空洞需立即处理，中风险空洞需限期处置，低风险空洞需加强监测、定期复查。

（四）验证与成果编制阶段

1.  结果验证：对识别出的疑似空洞，采用钻孔验证法进行终极确认，核实空洞的实际情况，修正解译误差，确保检测结果准确可靠。

2.  成果编制：编制完整的检测报告，明确检测区域概况、检测方法、设备参数、检测结果、空洞风险分析及治理建议，附检测图谱、数据表格、现场照片等相关资料，满足后续隐患治理和工程验收需求。报告需符合《城镇道路地下病害体探测技术标准》《城市道路地下病害体探测技术规程》等相关规范要求。

三、检测技术标准与核心要求

道路地下空洞无损检测需严格遵循国家及地方相关标准，确保检测工作的科学性、规范性和准确性，核心标准及要求如下：

1.  适用范围：一般适用于城镇道路地下30米以内的空洞探测，其中探地雷达法主要适用于3.5米以内的浅层空洞，高密度电阻率法、瞬态面波法等可覆盖3-30米的深层区域，具体需结合检测方法的适用性选择。

2.  术语定义：明确地下空洞是指道路路基及周边土层中自然发育或人工形成的、影响道路结构安全的洞体，区别于脱空（道路硬壳层与地基土脱离形成的洞体）、疏松体、富水体等其他地下病害体。

3.  检测频次要求：城市主干路、重点管线区域及重要地下结构区宜定期检测；地下工程施工前后、汛期前后需针对性检测；历史塌陷区域、地下水位突变区域需开展专项检测；发生塌陷事故、路面沉降超限时需开展应急检测。

4.  设备与人员要求：检测单位需具备相应资质，配备符合标准的检测设备和专业技术人员，操作人员需熟悉设备操作规范和检测原理，能熟练完成数据采集、解译及成果编制工作。

5.  数据精度要求：定位精度需满足工程治理需求，空洞尺寸测量误差不超过10%，埋深测量误差不超过5%，检测数据需真实、完整、可追溯，解译结果需经钻孔验证确认。

四、无损检测的应用意义与发展趋势

（一）应用意义

道路地下空洞无损检测打破了传统“肉眼观察、开挖排查”的局限性，实现了“非破坏性、高效率、高精度”的隐患排查，既能及时发现隐蔽性空洞隐患，避免路面塌陷事故发生，保障市民出行安全和城市运行稳定，又能减少道路开挖带来的交通拥堵、环境破坏和经济损失，推动道路养护从“被动维修”向“预防式维护”转变。例如，珠海市香洲区通过车载三维探地雷达开展夜间检测，完成11条主要道路、约50公里的探测工作，累计发现空洞6处及各类其他病害120余处，通过及时处置消除了安全隐患，彰显了无损检测技术在城市道路安全管理中的重要作用。

（二）发展趋势

随着智能化、数字化技术的发展，道路地下空洞无损检测正朝着“多方法融合、智能化解读、常态化监测”的方向发展。一方面，将探地雷达、高密度电阻率法等多种技术结合，实现优势互补，提升复杂地质条件下的空洞识别精度；另一方面，结合人工智能、大数据、物联网技术，开发智能化数据解译系统，实现空洞隐患的自动识别、实时预警，减少人工干预；同时，构建常态化监测体系，对重点区域进行持续监测，跟踪空洞发育变化，为隐患治理提供动态支撑，进一步提升城市道路安全管理的精细化、智能化水平。

五、注意事项

1.  检测过程中需避开地下管线密集区域，避免电磁波、声波等信号受到干扰，确保检测数据准确；若发现地下管线破损、渗漏等情况，需及时记录并通报相关单位。

2.  现场作业需做好安全防护，设置警示标志，避免交通意外发生；夜间作业需配备充足的照明设备，确保操作人员安全。

3.  数据解译需结合地质条件、地下设施分布等资料，避免单一依据检测图谱误判，疑似空洞必须经钻孔验证确认，确保检测结果可靠。

4.  检测成果需及时整理归档，建立隐患台账，跟踪隐患处置情况，形成“检测-识别-验证-治理-监测”的闭环管理，确保隐患彻底消除。
